Пилотные гидролинии (D) — HITACHI ZX140W-3DARUMA

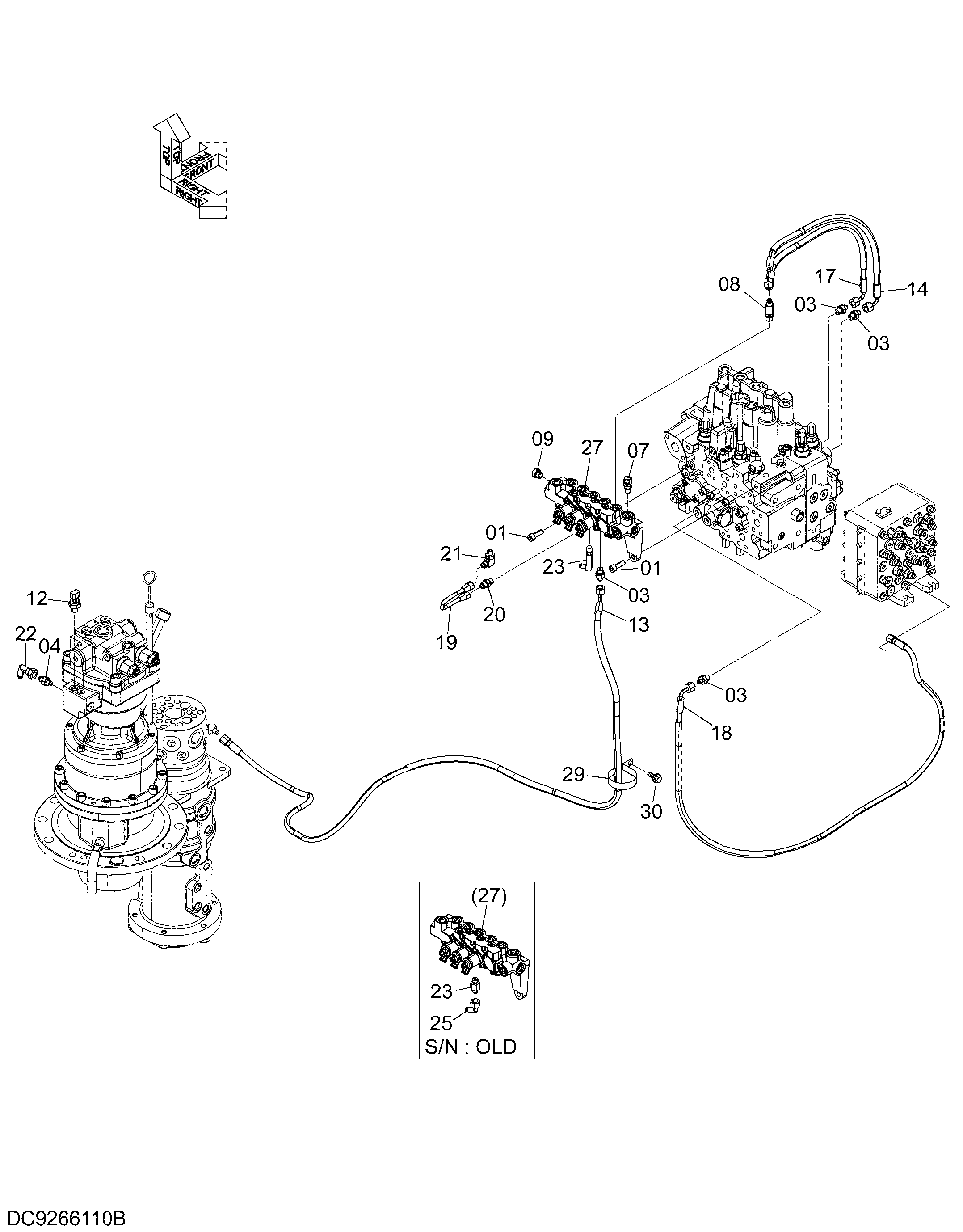

Заводская схема «Пилотные гидролинии (D)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | A852122 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852422 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4436535 | Датчик давления | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9270704 | Шланг в сборе | 1 |
| 13A | 4662299 | Шланг (10) | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 9266162 | Шланг в сборе | 1 |
| 14A | 4657569 | Шланг (DY) | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 17 | 9266165 | Шланг в сборе | 1 |
| 17A | 4657572 | Шланг (SY) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9270846 | Шланг в сборе | 1 |
| 18A | 4662524 | Шланг (SK) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 4655520 | Трубка | 1 |
| 20 | 4255304 | Штуцер трубки | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4293950 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 1 |
| 23 | 4209776 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4279119 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4346096 замена: 4279119 | Унион S | 1 |
| 27 | 9265785 | Электромагнитный клапан | 1 |
| 29 | 4190265 | Зажим | 1 |
| 30 | J271055 | Болт с шайбой | 1 |
| 30A | J901055 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
