Гидроцилиндр рукояти — HITACHI ZX140W-3DARUMA

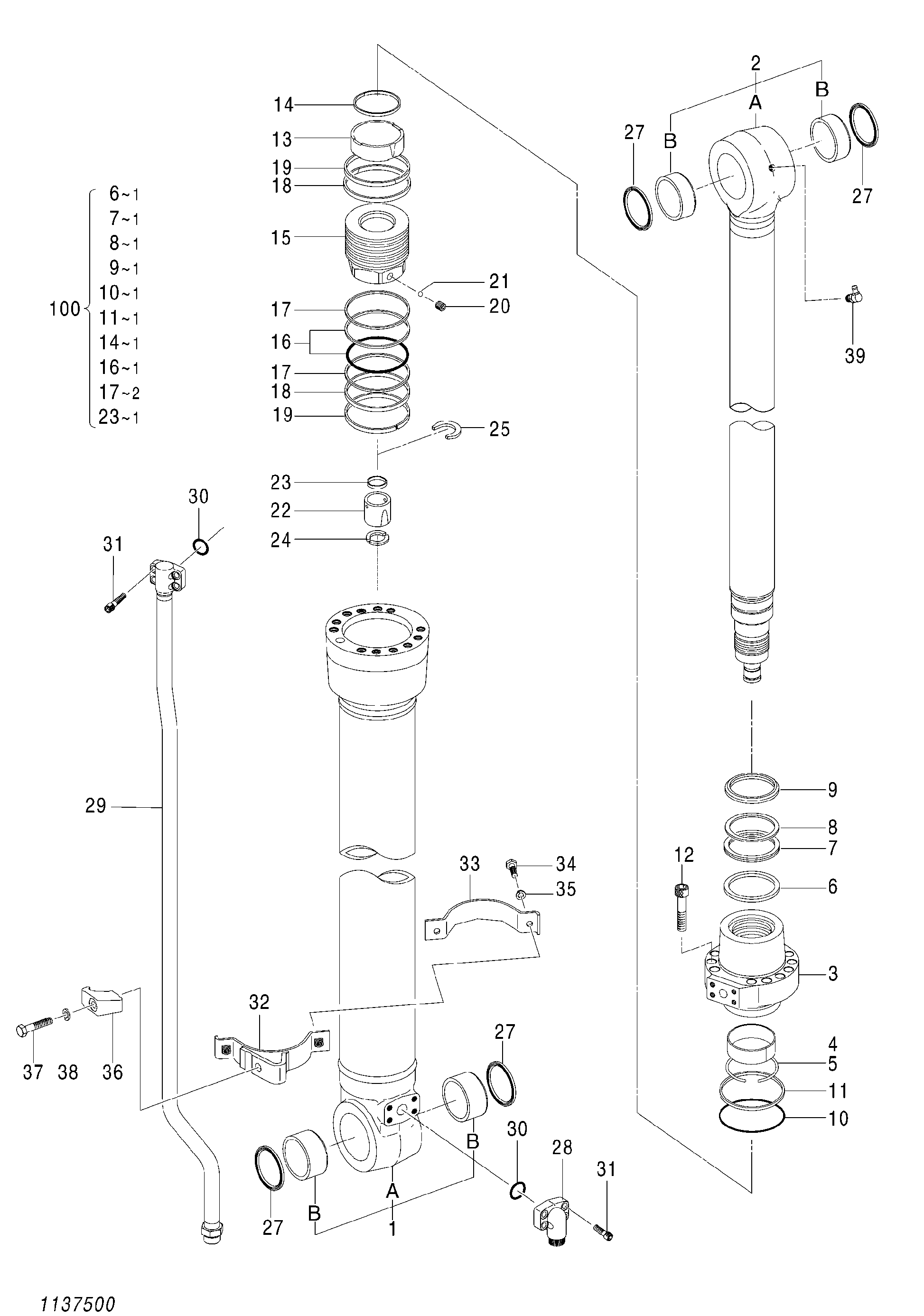

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646511 | Гидроцилиндр рукояти | 1 | |
| 1 | 1137501 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352400 | Втулка пальца | 2 |
| 2 | 1137502 | Шток поршня в сборе | 1 |
| 2B | 4352400 | Втулка пальца | 2 |
| 3 | 0789205 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0789213 | Кольцо | 1 |
| 7 | 0789214 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0667006 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 10 |
| 13 | 1119104 | Амортизирующий подшипник | 1 |
| 14 | 0667007 | Уплотнение | 1 |
| 15 | 1137504 | Поршень | 1 |
| 16 | 0225614 | Уплотнительное кольцо | 1 |
| 17 | 0496605 | Опорное кольцо | 2 |
| 18 | 1102304 | Направляющее кольцо | 2 |
| 19 | 0310908 | Кольцо | 2 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0409913 | Амортизирующий подшипник | 1 |
| 23 | 0667411 | Уплотнение амортизатор | 1 |
| 24 | 0409915 | Ограничитель | 2 |
| 25 | 0686406 | Стопорное кольцо | 1 |
| 27 | 4084578 | Грязесъёмное кольцо | 4 |
| 28 | 0796601 | Соединение | 1 |
| 29 | 4680351 | Трубка | 1 |
| 30 | 4506430 | Уплотнительное кольцо | 2 |
| 31 | M341030 | Болт с внутренним шестигранником | 8 |
| 32-38 | 0686410 | Комплект лента | 1 |
| 32 | 0686408 | Лента | 1 |
| 33 | 0686409 | Лента | 1 |
| 34 | J901035 | Болт | 2 |
| 35 | A590910 | Шайба | 2 |
| 36 | 0309021 | Держатель | 1 |
| 37 | 0667013 | Болт | 1 |
| 38 | 0208516 | Пружинная шайба | 1 |
| 39 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4669905 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
