Гидролинии хода — HITACHI ZX140W-3DARUMA

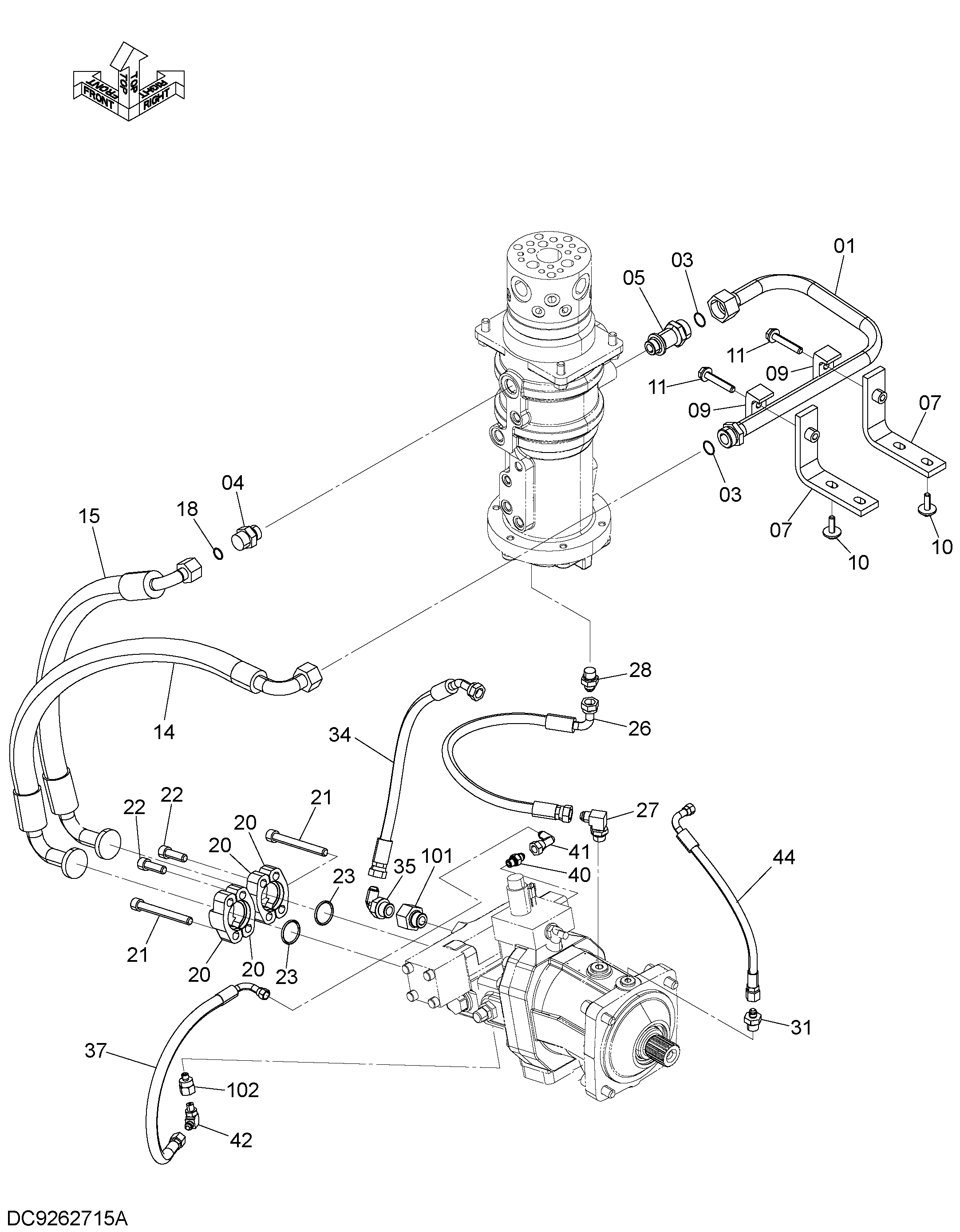

Заводская схема «Гидролинии хода» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8106622 | Трубка | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | A853166 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4341132 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 8103961 | Кронштейн | 2 |
| 09 | 4190126 | Хомут трубки | 2 |
| 10 | J281035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | J271270 | Болт с шайбой | 2 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 9262843 | В сборе шланг | 1 |
| 14A | 4327294 | Защитный кожух | 2 |
| 14B | 4660683 | Шланг | 1 |
| 15 | 9262844 | В сборе шланг | 1 |
| 15A | 4652710 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4089703 | Разъёмный фланец | 4 |
| 21 | J781406 | Болт с внутренним шестигранником | 6 |
| 22 | J781445 | Болт с внутренним шестигранником | 2 |
| 23 | 4508805 | Уплотнительное кольцо | 2 |
| 26 | 9184908 | В сборе шланг | 1 |
| 26A | 4282549 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 1 |
| 27 | A852344 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852144 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4603159 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9219260 | В сборе шланг | 1 |
| 34A | 4482658 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 1 |
| 35 | 4353073 | Угловой штуцер | 1 |
| 35A | 4506424 | О-ринга | 1 |
| 37 | 9266280 | В сборе шланг | 1 |
| 37A | 4247580 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 1 |
| 40 | 4472817 | Адаптер | 1 |
| 40A | 4472733 | Уплотнительное кольцо | 1 |
| 41 | 4239976 | Унион S | 1 |
| 42 | A852323 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 9188566 замена: 9276923 | В сборе шланг | 1 |
| 44A | 4334910 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 1 |
| 44 | 9276923 | В сборе шланг | 1 |
| 44A | 4334910 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 1 |
| 101 | YA00011427 | Переходник S | 1 |
| 102 | YA00011428 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
