Рулевое управление трубопроводы (водило) — HITACHI ZX140W-3DARUMA

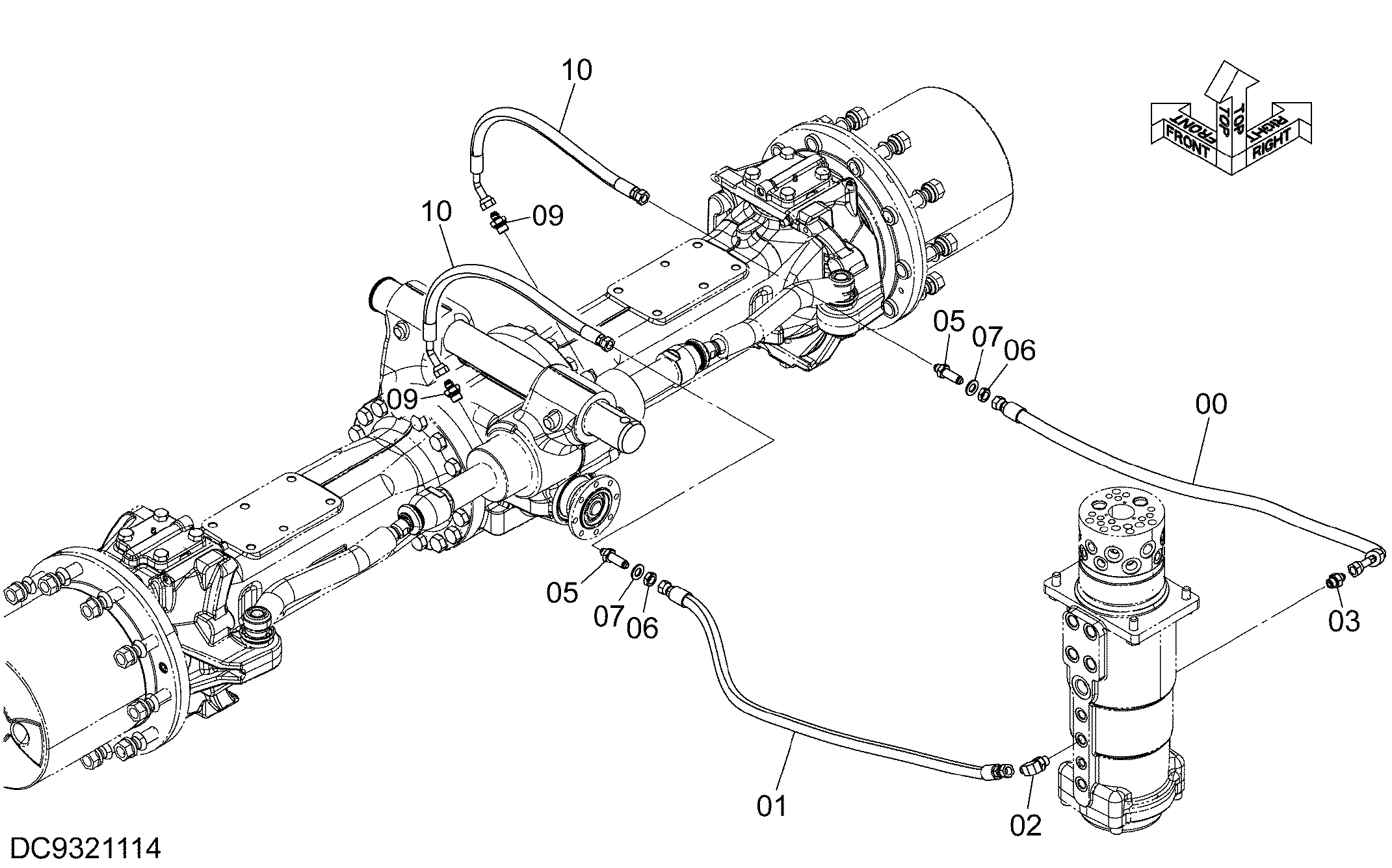

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60011685 | В сборе шланг | 1 |
| 00A | YA00016165 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 2 |
| 01 | 9225809 | Шланг в сборе | 1 |
| 01A | 4327293 | Трубка спирал | 2 |
| 01B | 4604215 | Шланг | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4202532 | Адаптер | 2 |
| 06 | 4202531 | Гайка | 2 |
| 07 | A590114 | Плоская шайба | 2 |
| 09 | 4489343 | Адаптер | 2 |
| 09A | 4506416 | Уплотнительное кольцо | 1 |
| 10 | 9277054 | В сборе: шланг | 2 |
| 10A | 4669763 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
