Электрооборудование (A) — HITACHI ZX140W-3DARUMA

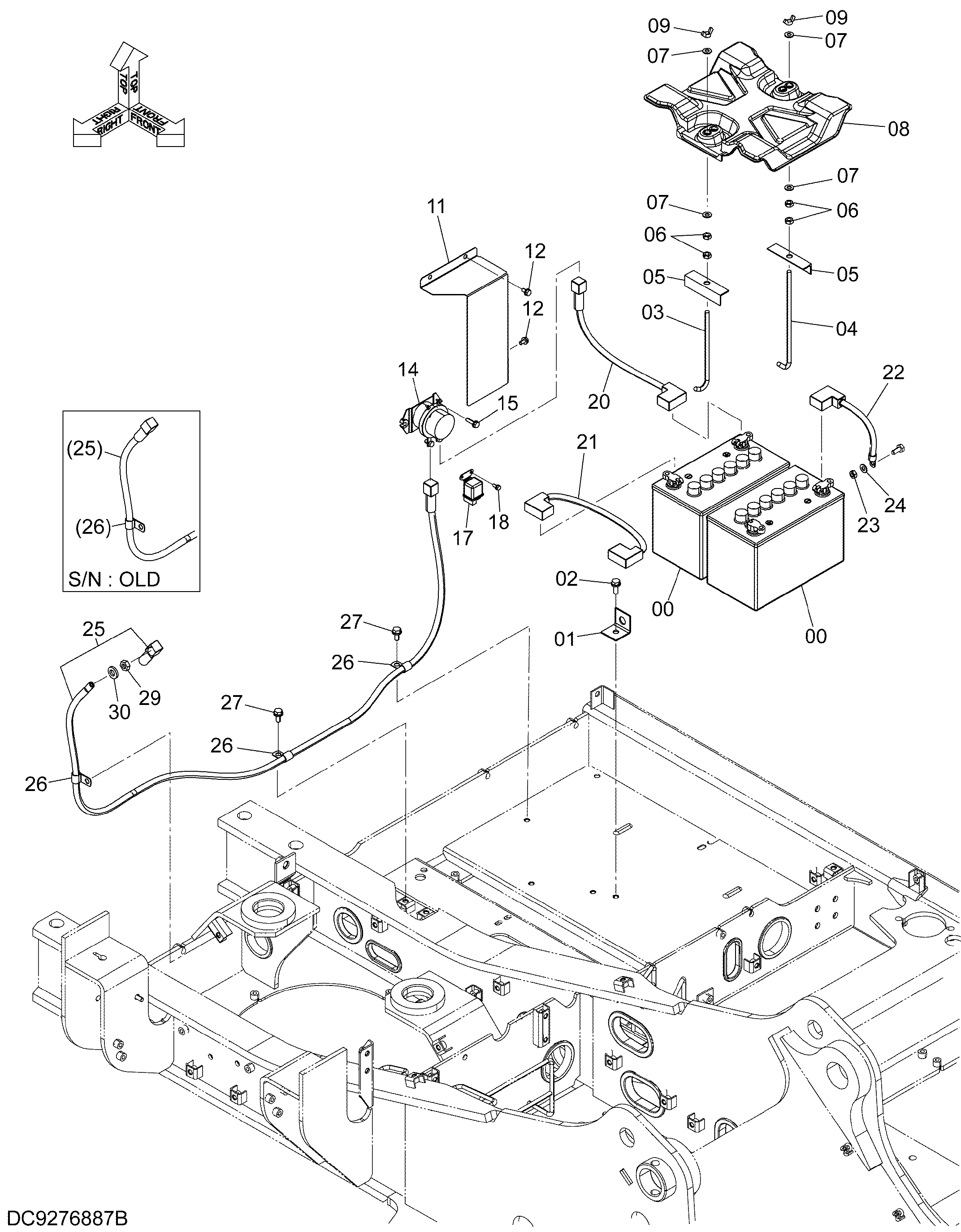

Заводская схема «Электрооборудование (A)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4667134 | Аккумулятор | 2 |
| 01 | 4649345 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4359331 | Болт крюк | 1 |
| 04 | 4257034 | Болт крюк | 1 |
| 05 | 4257035 | Опора | 2 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | 4351057 | Крышка аккумулятор | 1 |
| 09 | M570010 | Гайка винг | 2 |
| 11 | 8106548 | Крышка | 1 |
| 12 | J260816 | Болт с шайбой | 3 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4255762 | Реле аккумулятор | 1 |
| 15 | J260830 | Болт с шайбой | 2 |
| 15A | J900830 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | 4654039 | Реле | 1 |
| 18 | J260616 | Болт с шайбой | 2 |
| 18A | J900616 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 4669591 | Трос батт. | 1 |
| 21 | 4447905 | Жгут проводов | 1 |
| 22 | 4669592 | Трос батт. | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | 4655786 | Трос батт. | 1 |
| 26 | 4190253 | Зажим | 3 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | J950008 | Гайка | 1 |
| 30 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
