STD. стрела — HITACHI ZX140W-3DARUMA

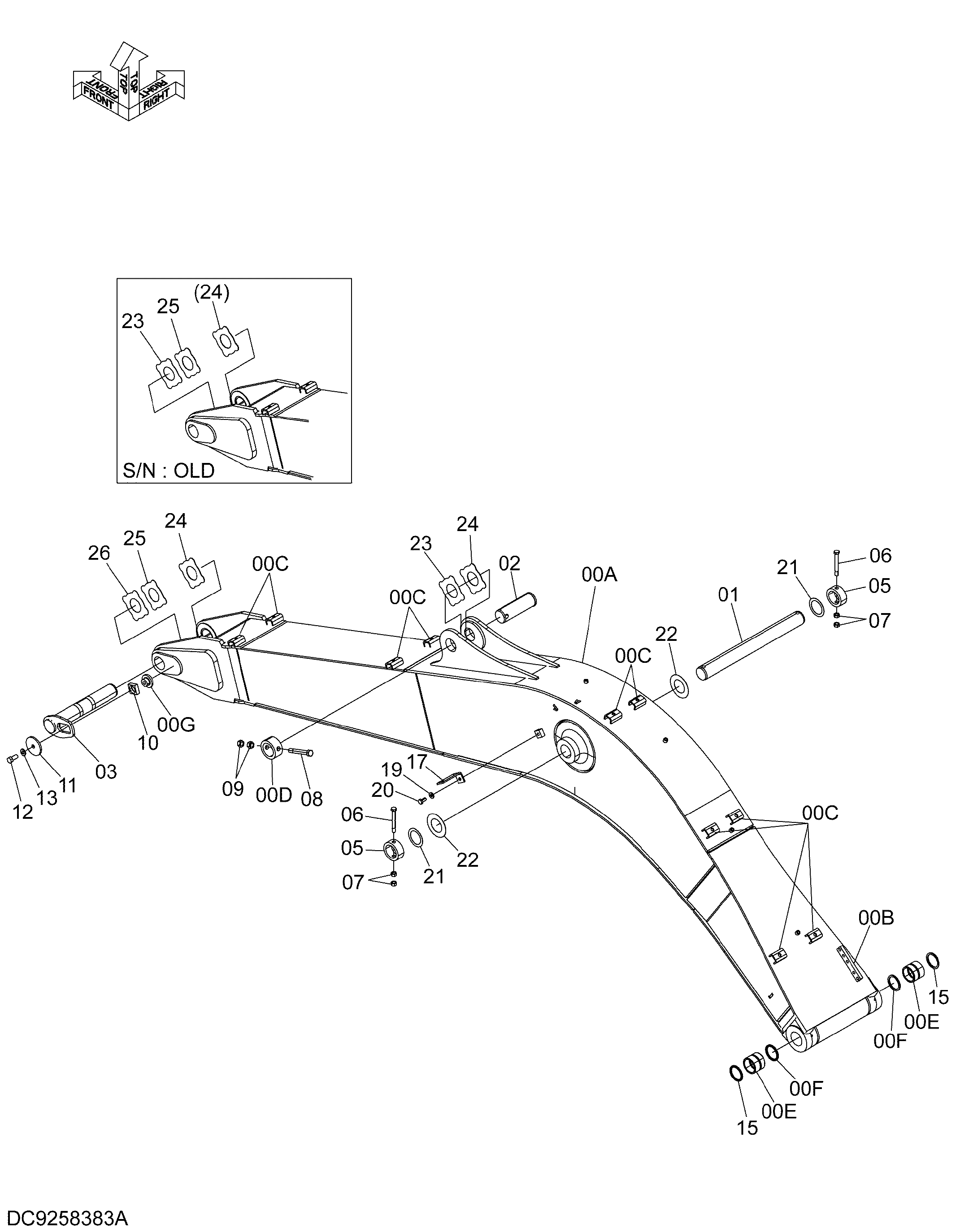

Заводская схема «STD. стрела» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049713 | Стрела | 1 |
| 00A | 5010389 | Стрела | 1 |
| 00A1 | 4624799 | Блок | 1 |
| 00A2 | 9765301 | Седло винта | 10 |
| 00B | 4443878 | Втулка | 2 |
| 00C | 4084578 | Пылезащитное уплотнение | 2 |
| 00D | 4426117 | Ограничитель | 1 |
| 01 | 3095735 | Палец | 1 |
| 02 | 3089156 | Палец | 1 |
| 03 | 8094523 | Палец | 1 |
| 05 | 4435239 | Ограничитель | 2 |
| 06 | 4435124 | Стопорный палец | 2 |
| 07 | J950016 | Гайка | 4 |
| 08 | 4435125 | Стопорный палец | 1 |
| 09 | J950020 | Гайка | 2 |
| 10 | 4424425 | Блок | 1 |
| 11 | 4640621 | Пластина | 1 |
| 12 | J921840 | Болт | 1 |
| 13 | J222018 | Шайба | 1 |
| 15 | 4084578 | Пылезащитное уплотнение | 2 |
| 17 | 4224631 | Кронштейн | 1 |
| 19 | J222014 | Шайба | 1 |
| 20 | J901430 | Болт | 1 |
| 21 | 4444754 | Упорная пластина | 2 |
| 22 | 4450011 | Упорная пластина | 2 |
| 23 | 4444288 | Упорная пластина | 2 |
| 23 | 4444288 | Упорная пластина | 1 |
| 24 | 4444289 | Упорная пластина | 2 |
| 25 | 4460371 | Упорная пластина | 1 |
| 25 | 4724874 | Упорная пластина | 1 |
| 26 | 4724875 | Упорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
