Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX140W-3DARUMA

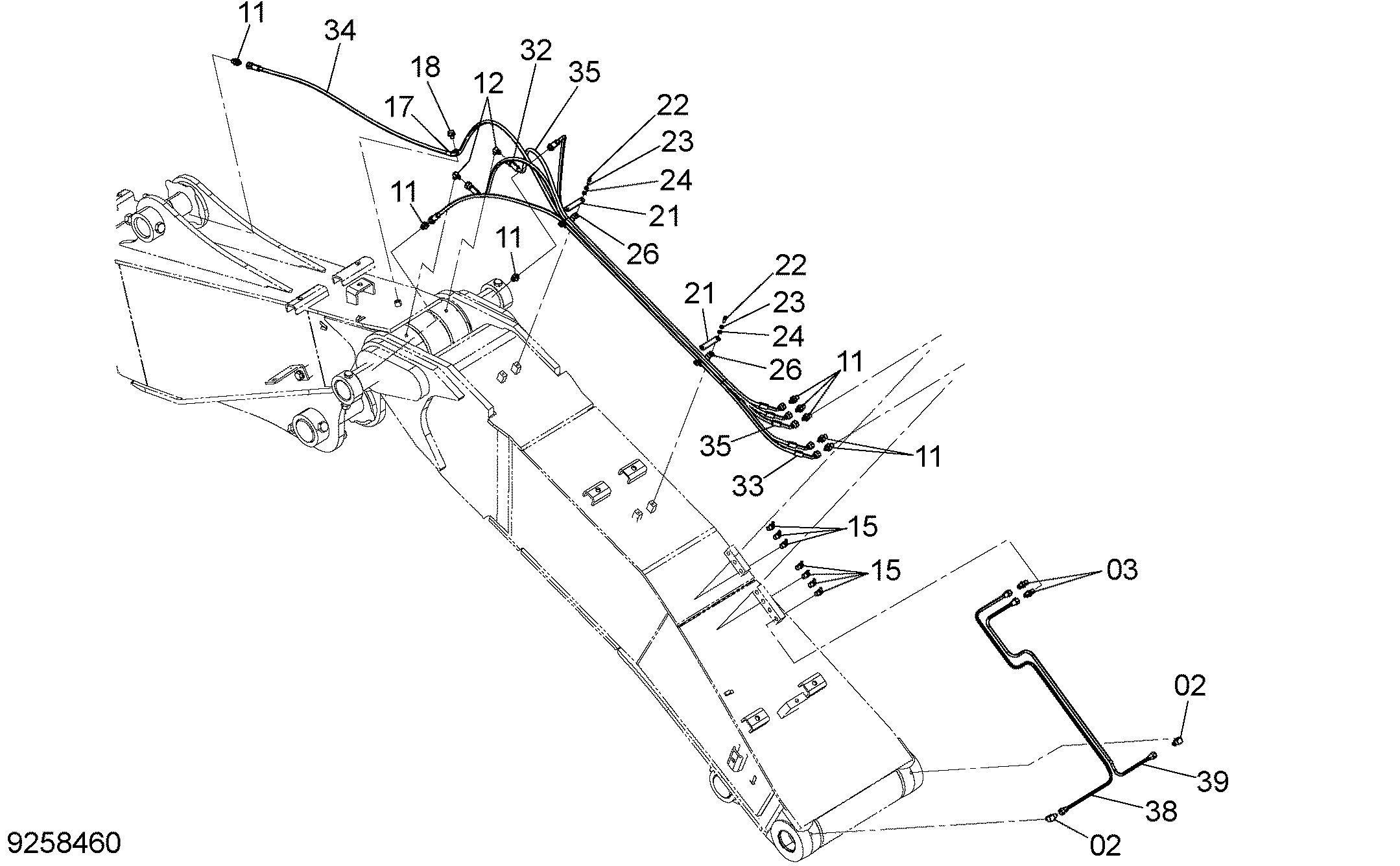

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX140W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4345297 | Штуцер трубки | 2 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 11 | 4154651 | Адаптер | 8 |
| 12 | 4298746 | Угловой штуцер | 2 |
| 15 | 4148896 | Пресс-маслёнка | 7 |
| 17 | 4190261 | Зажим | 1 |
| 18 | J271016 | Болт с шайбой | 1 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4474797 | Хомут шланга | 2 |
| 22 | J780620 | Болт с внутренним шестигранником | 4 |
| 23 | A590906 | Пружинная шайба | 4 |
| 24 | A590106 | Плоская шайба | 4 |
| 26 | 4474796 | Хомут шланга | 2 |
| 32 | 4262818 | Нейлоновый шланг | 1 |
| 33 | 4298762 | Нейлоновый шланг | 1 |
| 34 | 4654944 | Пластиковый шланг | 1 |
| 35 | 4478771 | Пластиковый шланг | 2 |
| 38 | 3109600 | Трубка | 1 |
| 39 | 3109599 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
