Рукоять 2.10m — HITACHI ZX140W-3

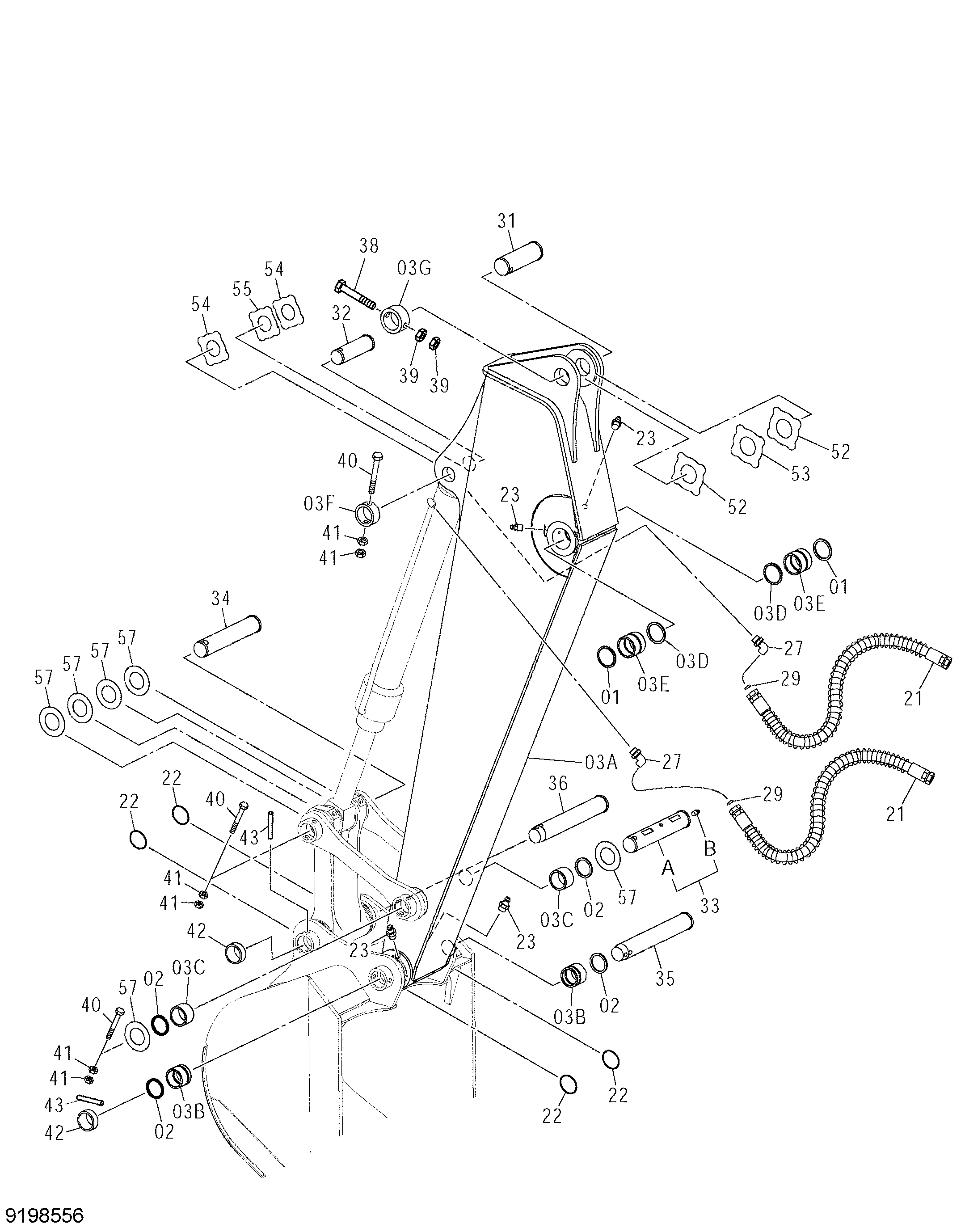

Заводская схема «Рукоять 2.10m» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 4065687 | Пылезащитное уплотнение | 4 |
| 03 | 7038293 | Рукоять укороченный | 1 |
| 03A | 6019143 | Рукоять укороченный | 1 |
| 03B | 4424953 | Втулка | 2 |
| 03C | 4344898 | Втулка | 2 |
| 03D | 4084578 | Пылезащитное уплотнение | 2 |
| 03E | 4443878 | Втулка | 2 |
| 03F | 4434951 | Ограничитель | 1 |
| 03G | 4434952 | Ограничитель | 1 |
| 21 | 4296276 | Шланг | 2 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 4 |
| 27 | A853344 | Угловой штуцер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 31 | 3089156 | Палец | 1 |
| 32 | 3089107 | Палец | 1 |
| 33 | 9193963 | Палец | 1 |
| 33A | 3089106 | Палец | 1 |
| 33B | J75481 | Пресс-маслёнка | 1 |
| 34 | 3089103 | Палец | 1 |
| 35 | 3089243 | Палец | 1 |
| 36 | 3089242 | Палец | 1 |
| 38 | 4435125 | Стопорный палец | 1 |
| 39 | J950020 | Гайка | 2 |
| 40 | 4435123 | Стопорный палец | 3 |
| 41 | J950016 | Гайка | 6 |
| 42 | 4098716 | Кольцо | 2 |
| 43 | 4098717 | Палец | 2 |
| 52 | 4444288 | Упорная пластина | 2 |
| 53 | 4444289 | Упорная пластина | 1 |
| 54 | 4444839 | Упорная пластина | 2 |
| 55 | 4444840 | Упорная пластина | 1 |
| 57 | 4450010 | Упорная пластина | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
