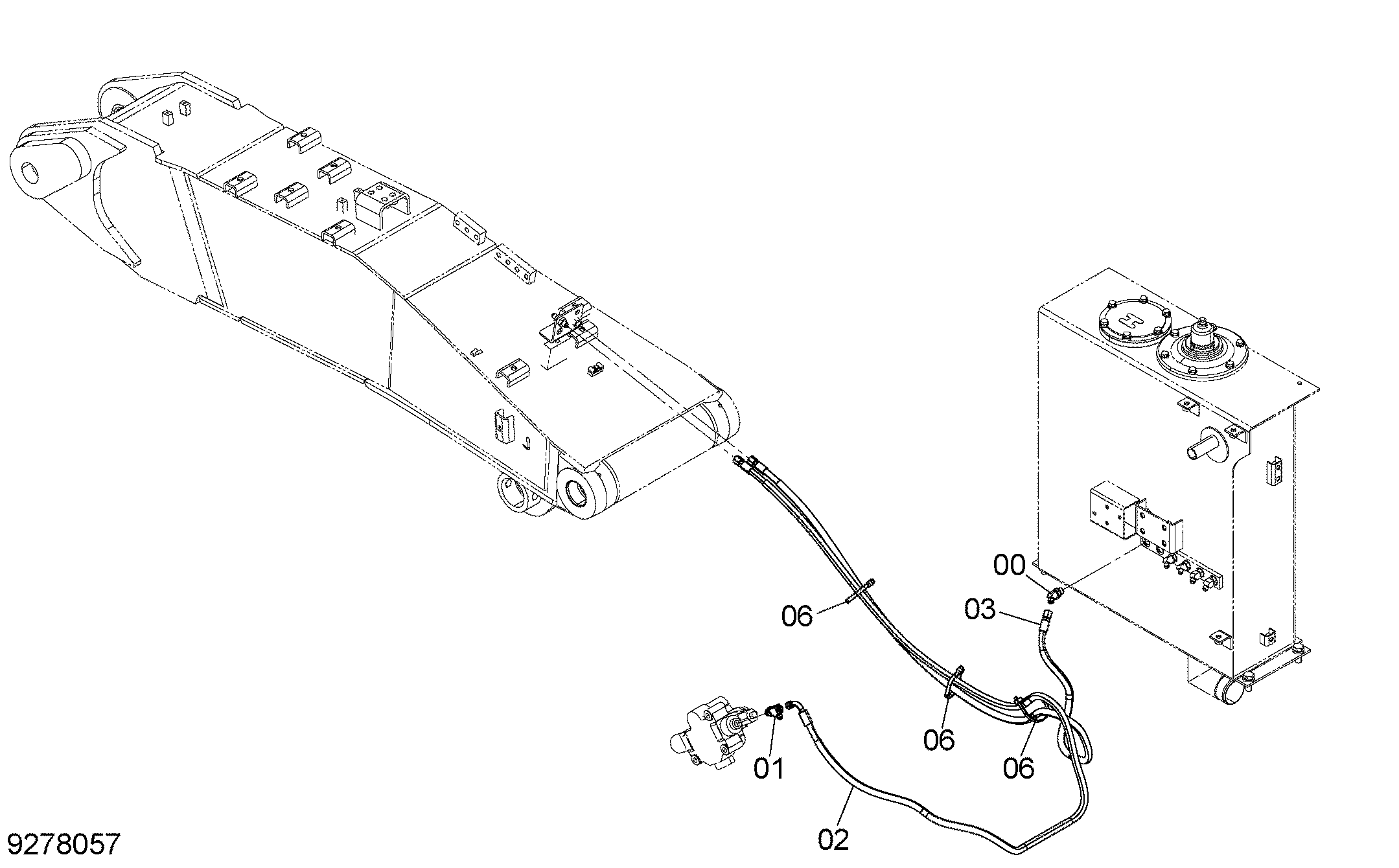

Шланг защита от разрыва клапан трубопроводы (позиционирование)(1) — HITACHI ZX140W-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(1)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852233 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9278080 | В сборе шланг | 1 |
| 02A | 4670803 | Шланг (PP) | 1 |
| 02B | 4327293 | Трубка спирал | 7 |
| 03 | 9278081 | В сборе шланг | 1 |
| 03A | 4670804 | Шланг (DR) | 1 |
| 03B | 4327293 | Трубка спирал | 5 |
| 06 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
