Крышка (1) — HITACHI ZX140W-3

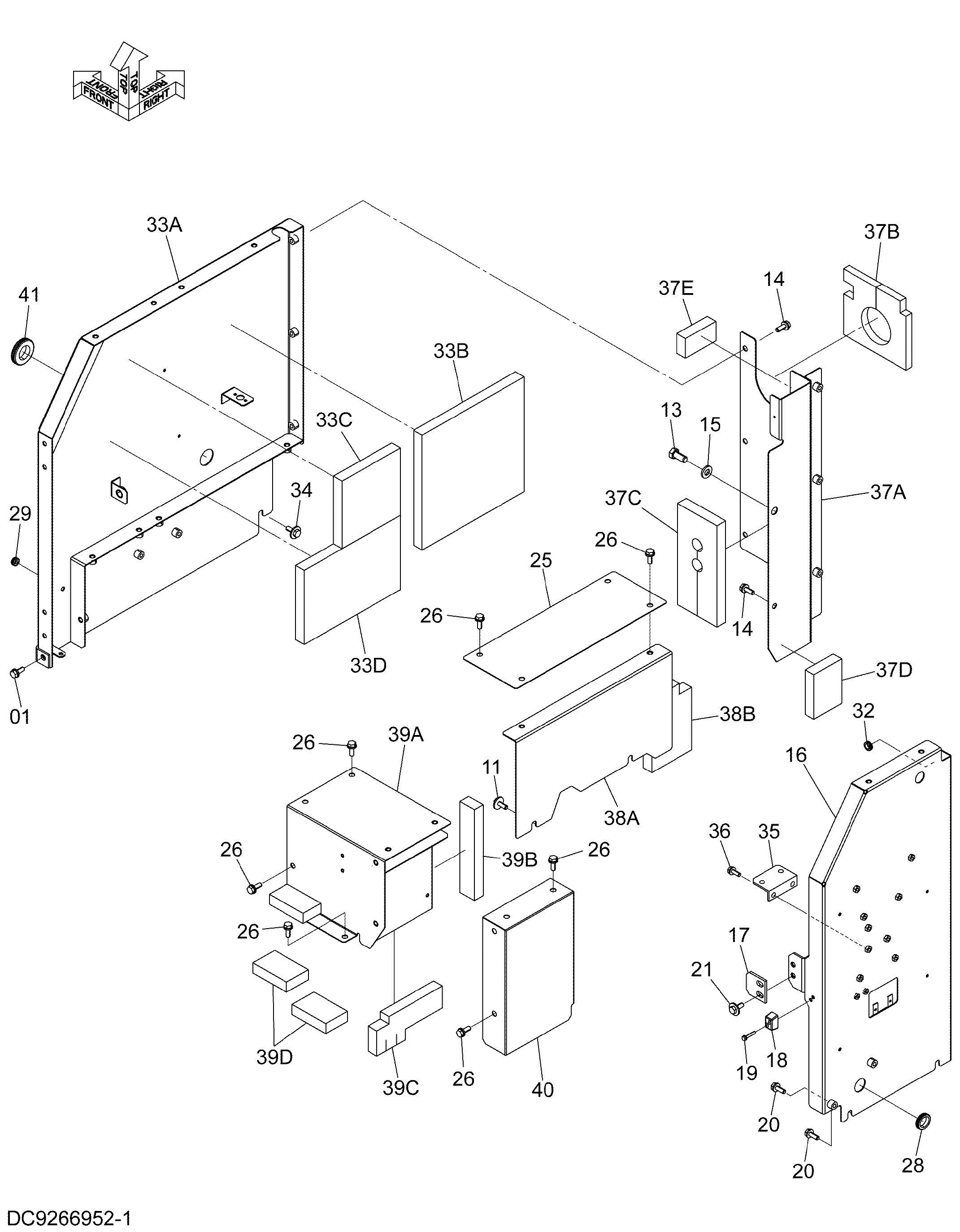

Заводская схема «Крышка (1)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | J921635 | Болт | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J222016 | Шайба | 1 |
| 16 | 6024816 | Крышка | 1 |
| 17 | 4638905 | Ограничитель | 1 |
| 18 | 4652573 | Ограничитель | 1 |
| 19 | J260635 | Болт с шайбой | 2 |
| 19A | J900635 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | J271030 | Болт с шайбой | 3 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 25 | 4663718 | Крышка | 1 |
| 26 | J271030 | Болт с шайбой | 12 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4146559 | Резиновая втулка | 1 |
| 29 | 94-2817 | Резиновая втулка | 1 |
| 32 | 4207222 | Резиновая втулка | 1 |
| 33 | 8108552 | Крышка | 1 |
| 33A | 7051137 | Крышка | 1 |
| 33B | 4453752 | Резиновая прокладка | 1 |
| 33C | 4652168 | Резиновая прокладка | 1 |
| 33D | 4674082 | Резиновая прокладка | 1 |
| 34 | J281025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | 9769120 | Кронштейн | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | 8117143 | Крышка | 1 |
| 37A | 7056529 | Крышка | 1 |
| 37B | 4658431 | Резиновая прокладка | 1 |
| 37C | 4658432 | Резиновая прокладка | 1 |
| 37D | 4687533 | Резиновая прокладка | 1 |
| 37E | 4700819 | Резиновая прокладка | 1 |
| 38 | 9770796 | Крышка | 1 |
| 38A | 8117130 | Крышка | 1 |
| 38B | 4697764 | Резиновая прокладка | 1 |
| 39 | 8117257 | Крышка | 1 |
| 39A | 7055942 | Крышка | 1 |
| 39B | 4600580 | Резиновая прокладка | 1 |
| 39C | 4697985 | Резиновая прокладка | 1 |
| 39D | 4697986 | Резиновая прокладка | 2 |
| 40 | 3114809 | Крышка | 1 |
| 41 | 4217639 | Резиновая втулка | 1 |
| 41 | 4400426 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
