Пилотные гидролинии (C) — HITACHI ZX140W-3

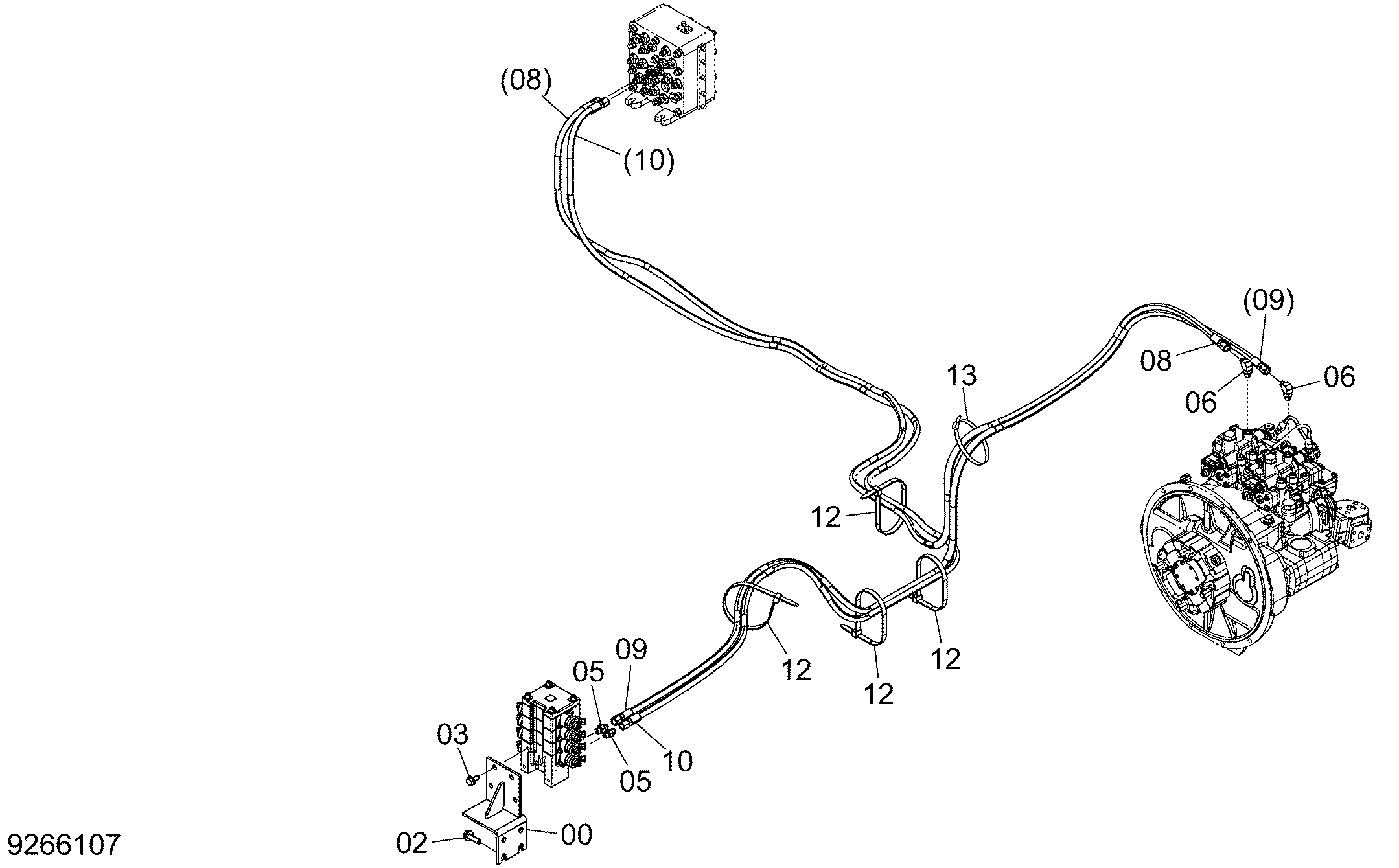

Заводская схема «Пилотные гидролинии (C)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105771 | Кронштейн | 1 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9266156 | Шланг в сборе | 1 |
| 08A | 4657563 | Шланг (SA) | 1 |
| 08B | 4327293 | Трубка спирал | 1 |
| 09 | 9266157 | Шланг в сборе | 1 |
| 09A | 4657564 | Шланг (S1) | 1 |
| 09B | 4327293 | Трубка спирал | 1 |
| 10 | 4657565 | Шланг (SB) | 1 |
| 12 | 4303967 | Ленточный зажим | 4 |
| 13 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
