Основные гидролинии (3) — HITACHI ZX140W-3

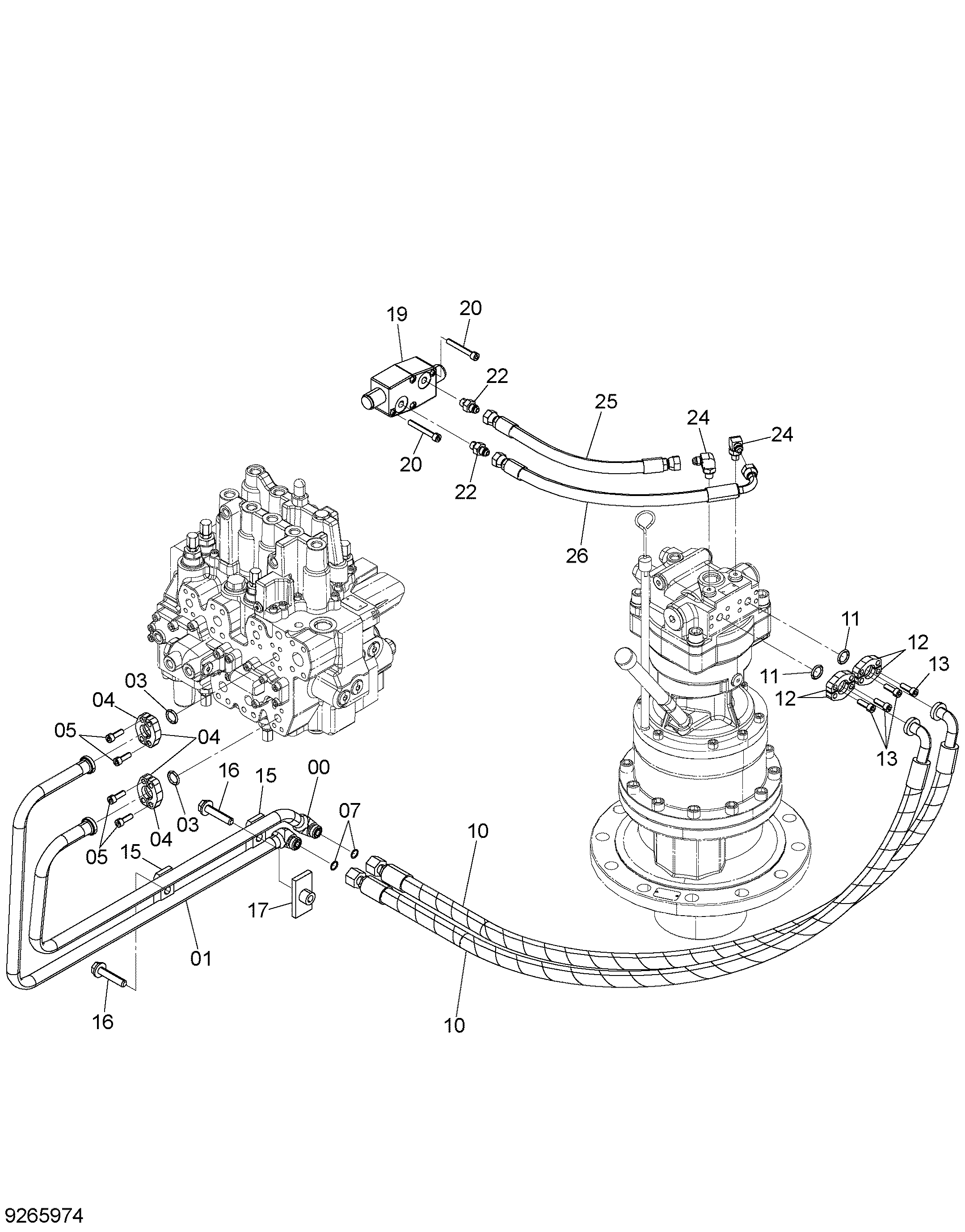

Заводская схема «Основные гидролинии (3)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105573 | Трубка | 1 |
| 01 | 8105572 | Трубка | 1 |
| 03 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | 4510173 | Разъёмный фланец | 4 |
| 05 | J780825 | Болт с внутренним шестигранником | 8 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 9277497 | Шланг в сборе | 2 |
| 10A | 4669569 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | 4510173 | Разъёмный фланец | 4 |
| 13 | J780825 | Болт с внутренним шестигранником | 8 |
| 15 | 4189858 | Хомут трубки | 2 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 9766310 | Кронштейн | 1 |
| 19 | 4656207 | Клапан | 1 |
| 20 | J780860 | Болт с внутренним шестигранником | 4 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4656331 | Шланг | 1 |
| 26 | 4657364 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
