Сиденье стойка — HITACHI ZX140W-3

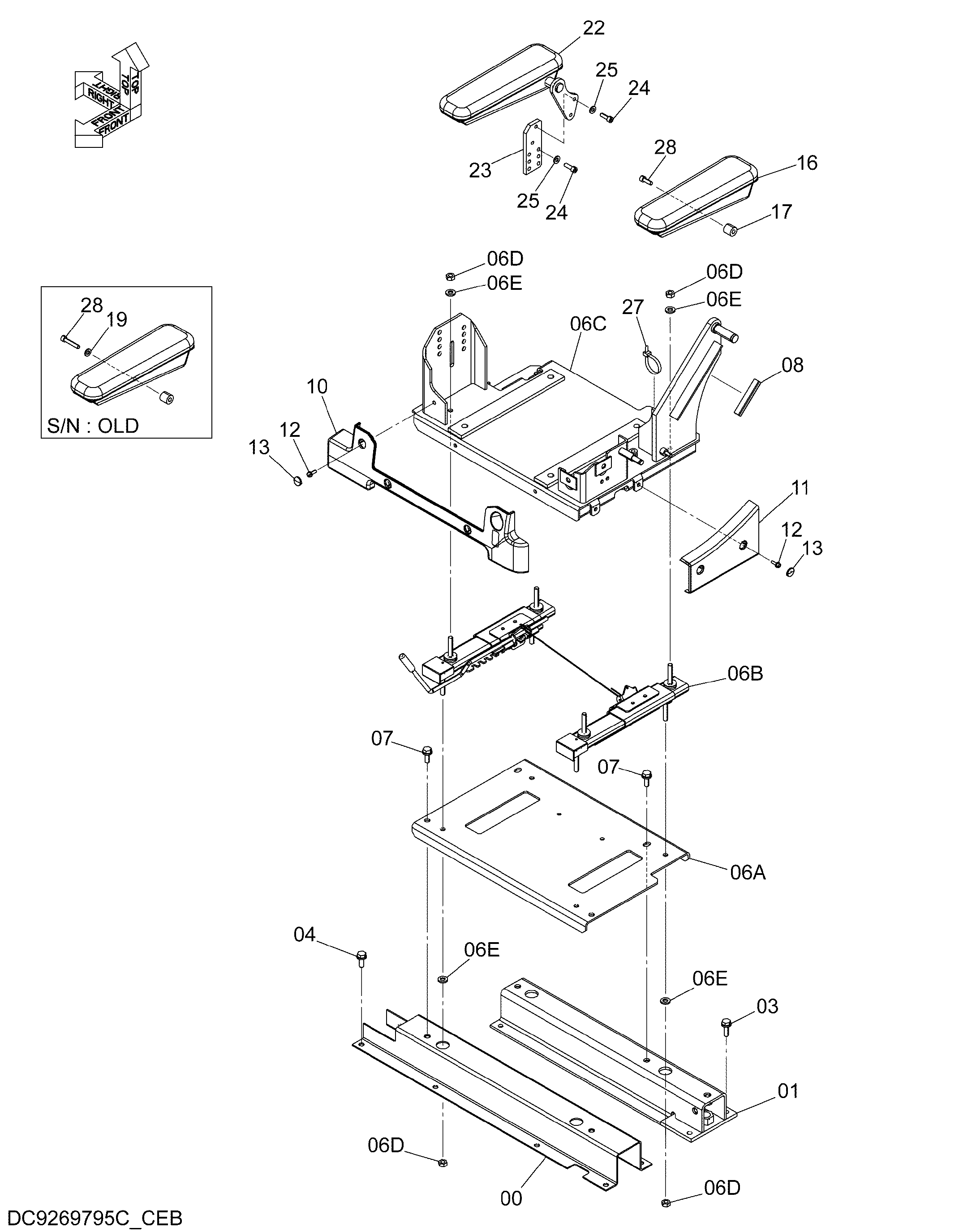

Заводская схема «Сиденье стойка» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098869 | Стойка | 1 |
| 01 | 8098870 | Стойка | 1 |
| 03 | J271035 | Болт с шайбой | 5 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 6 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9260232 | Водило в сборе | 1 |
| 06A | 8101964 | Пластина | 1 |
| 06B | 4631364 | Ползун | 1 |
| 06C | 5010513 | Водило | 1 |
| 06D | J952010 | Гайка | 8 |
| 06E | J222010 | Шайба | 8 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4649377 | Резиновая прокладка | 1 |
| 10 | 4644044 | Крышка | 1 |
| 11 | 4644052 | Крышка | 1 |
| 12 | J460620 | Винт с шайбой | 5 |
| 13 | 4644220 | Колпачок | 5 |
| 16 | 4649744 | Опора рукоять | 1 |
| 17 | 4649325 | Проставка | 2 |
| 19 | J222008 | Шайба | 2 |
| 22 | 4644172 | Опора рукоять | 1 |
| 23 | 4648791 | Кронштейн | 1 |
| 24 | J780825 | Болт с внутренним шестигранником | 4 |
| 25 | J222008 | Шайба | 4 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 28 | J780845 замена: J650840 | Болт с внутренним шестигранником | 2 |
| 28 | J650840 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
