Вспомогательный трубопроводы (основной)(2P-BOOM)(1) — HITACHI ZX140W-3

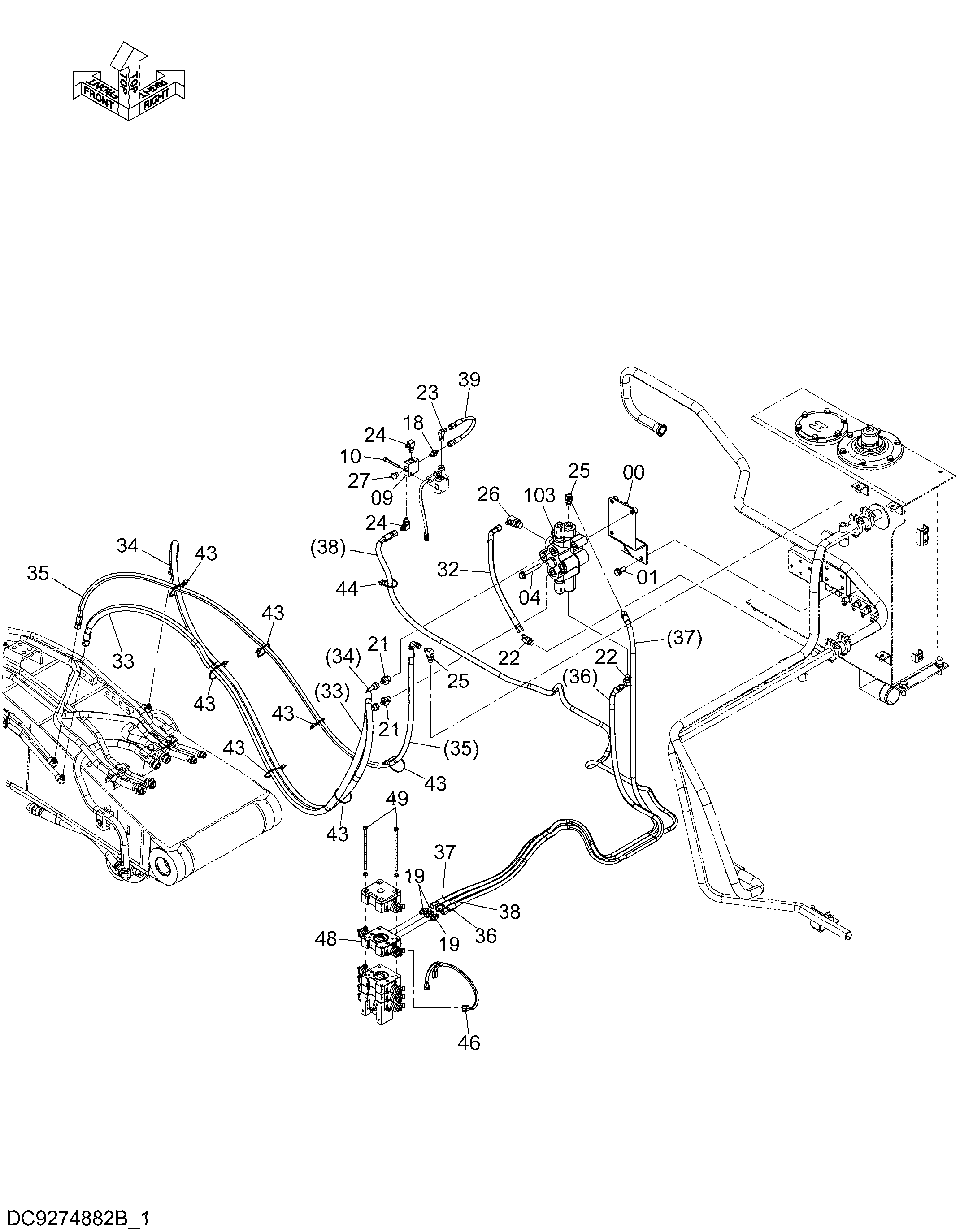

Заводская схема «Вспомогательный трубопроводы (основной)(2P-BOOM)(1)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108588 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | J271290 | Болт с шайбой | 3 |
| 04A | J901290 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 09 | 4411001 | Челночный клапан | 1 |
| 10 | J780865 | Болт с внутренним шестигранником | 2 |
| 18 | A852122 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852143 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852233 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852343 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9264219 | В сборе шланг | 1 |
| 32A | 4654417 | Шланг | 1 |
| 32B | 4327293 | Трубка спирал | 1 |
| 33 | 9274859 | В сборе шланг | 1 |
| 33A | 4667175 | Шланг (AL) | 1 |
| 33B | 4327294 | Трубка спирал | 5 |
| 34 | 9274860 | В сборе шланг | 1 |
| 34A | 4667176 | Шланг (AR) | 1 |
| 34B | 4327294 | Трубка спирал | 6 |
| 35 | 9274861 | В сборе шланг | 1 |
| 35A | 4667177 | Шланг (AD) | 1 |
| 35B | 4327293 | Трубка спирал | 6 |
| 36 | 9274411 | В сборе шланг | 1 |
| 36A | 4666338 | Шланг (33) | 1 |
| 36B | 4327293 | Трубка спирал | 2 |
| 37 | 9274410 | В сборе шланг | 1 |
| 37A | 4666337 | Шланг (34) | 1 |
| 37B | 4327293 | Трубка спирал | 2 |
| 38 | 9274412 | В сборе шланг | 1 |
| 38A | 4666339 | Шланг (AS) | 1 |
| 38B | 4327293 | Трубка спирал | 4 |
| 39 | 4480078 | Шланг | 1 |
| 43 | 4323613 | Ленточный зажим | 7 |
| 44 | 4055312 | Ленточный зажим | 1 |
| 46 | 4661459 | Жгут проводов | 1 |
| 48 | 9276202 | Электромагнитный клапан | 1 |
| 49 | 4647508 | Болт с внутренним шестигранником | 4 |
| 103 | 4467405 | Гидрораспределитель | 1 |
| 103 | 4429303 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
