HSB гидромолот трубопроводы (моноблочный стрела) — HITACHI ZX140W-3

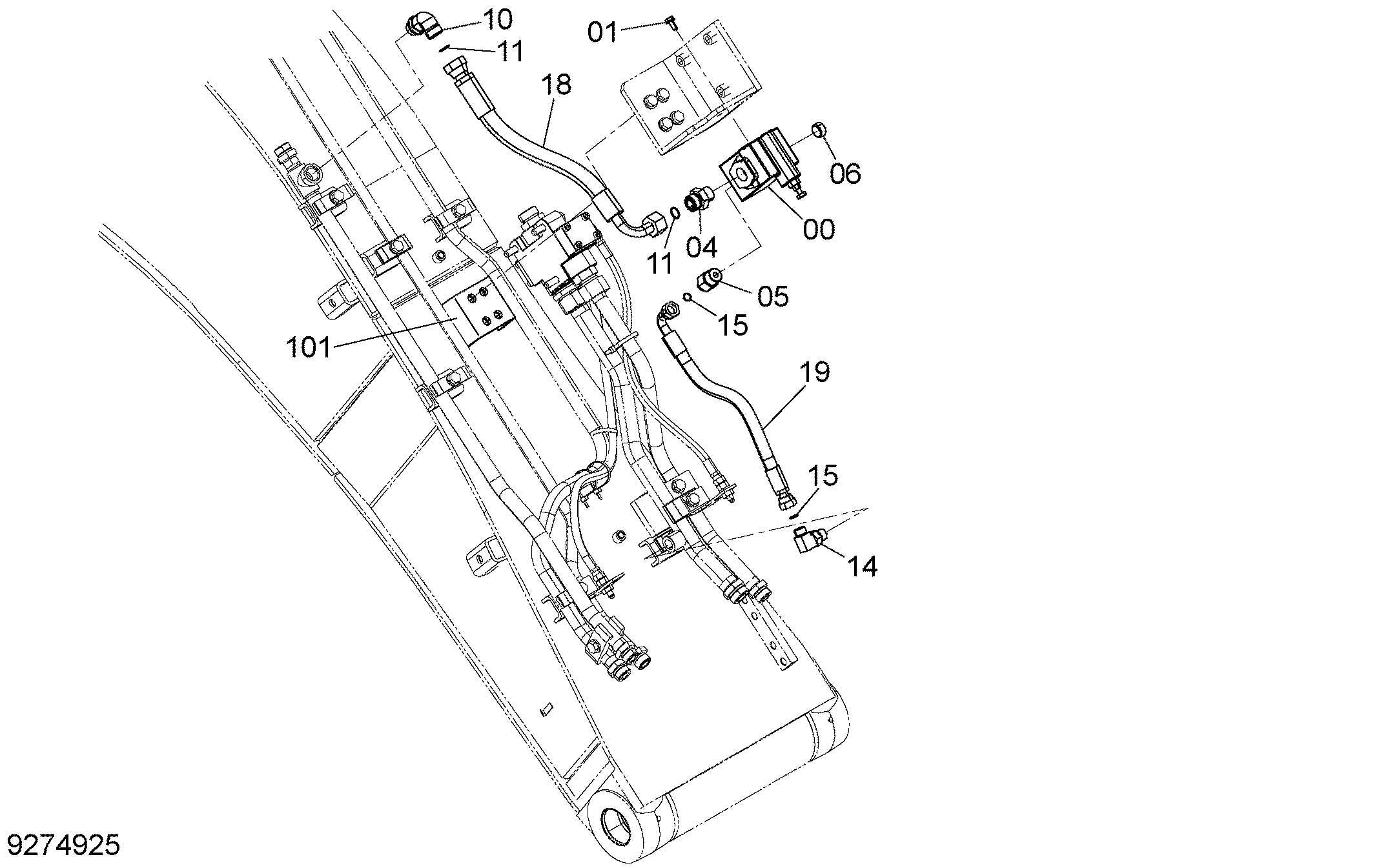

Заводская схема «HSB гидромолот трубопроводы (моноблочный стрела)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 4208967 | Адаптер | 1 |
| 05 | 4228624 | Адаптер | 1 |
| 06 | 94-2014 | Пробка | 1 |
| 10 | A853366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 18 | 4668737 | Шланг | 1 |
| 19 | 4665701 | Шланг | 1 |
| 101 | 9766842 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
