Отвал — HITACHI ZX140W-3

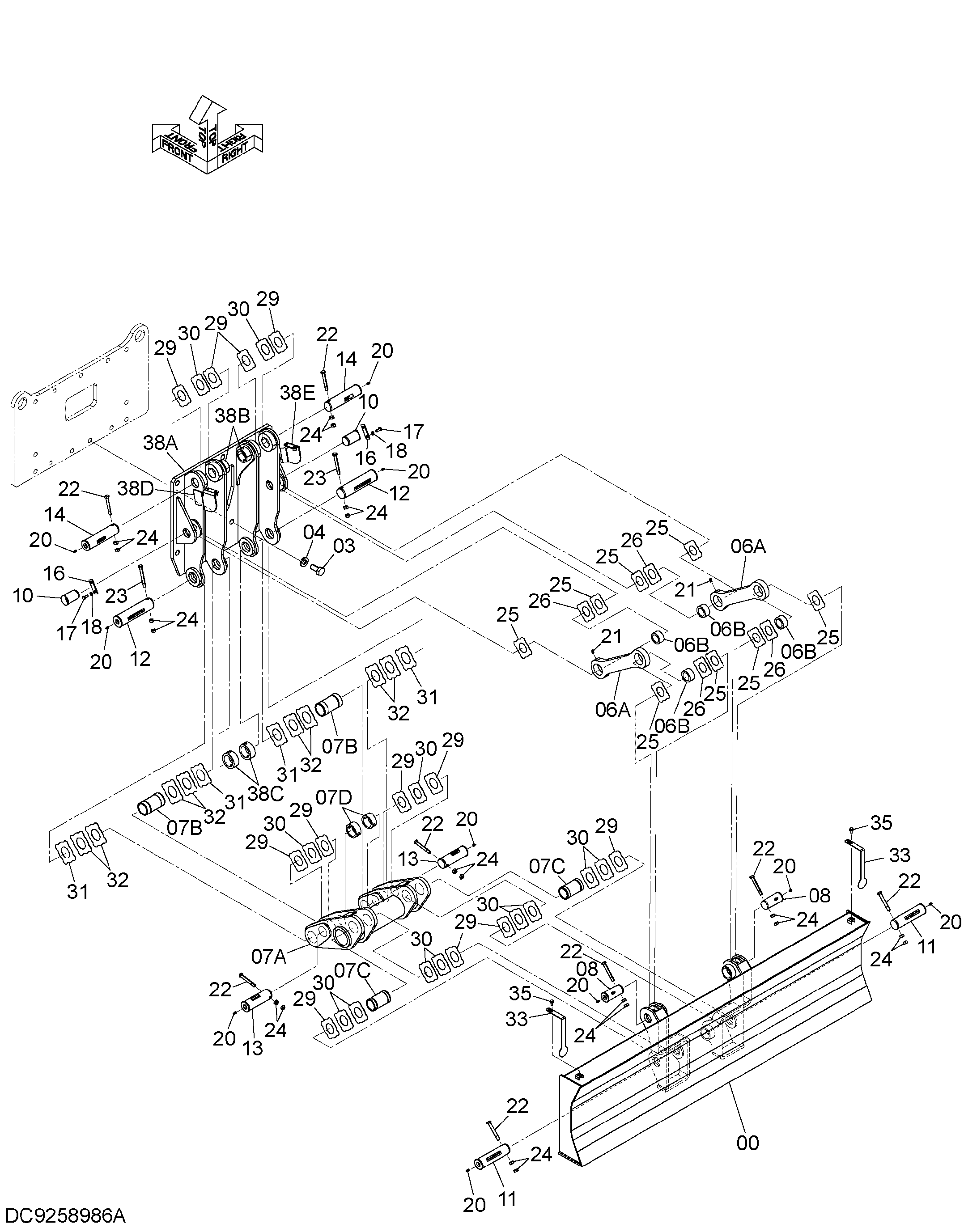

Заводская схема «Отвал» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024321	Отвал	1
03	J933065	Болт	7
04	4114408	Шайба	7
06	8049994	Тяга A	2
06A	3054637	Тяга A	1
06B	4232084	Втулка	2
07	8103285	Тяга B	1
07A	8103284	Тяга B	1
07B	4648280	Втулка	2
07C	4648279	Втулка	2
07D	4434951	Ограничитель	2
08	3110126	Палец	2
10	3044382	Палец	2
11	3107808	Палец	2
12	3107809	Палец	2
13	3107810	Палец	2
14	3107865	Палец	2
16	X4246	Стопорная пластина	2
17	J901230	Болт	4
18	A590912	Пружинная шайба	4
20	J75481	Пресс-маслёнка	10
21	J75581	Пресс-маслёнка	2
22	4435123	Стопорный палец	8
23	4435124	Стопорный палец	2
24	J950016	Гайка	20
25	4444839	Упорная пластина	8
26	4444840	Упорная пластина	4
29	4444290	Упорная пластина	12
30	4444291	Упорная пластина	12
31	4444288	Упорная пластина	4
32	4444289	Упорная пластина	8
33	4657792 замена: YA40005580	Кронштейн	2
33	YA40005580	Кронштейн	2
35	J271025	Болт с шайбой	2
35A	J901025	Болт	1
35B	J222010	Шайба	1
38	7049923 замена: 7056139	Кронштейн	1
38A	7049875	Кронштейн	1
38B	4434951	Ограничитель	2
38C	4435239	Ограничитель	2
38D	8107394	Правый кронштейн	1
38E	8107393	Левый кронштейн	1
38	7056139	Кронштейн	1
38A	7049875	Кронштейн	1
38B	4434951	Ограничитель	2
38C	4435239	Ограничитель	2
38D	8107394	Правый кронштейн	1
38E	8107393	Левый кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
