Ступень — HITACHI ZX140W-3

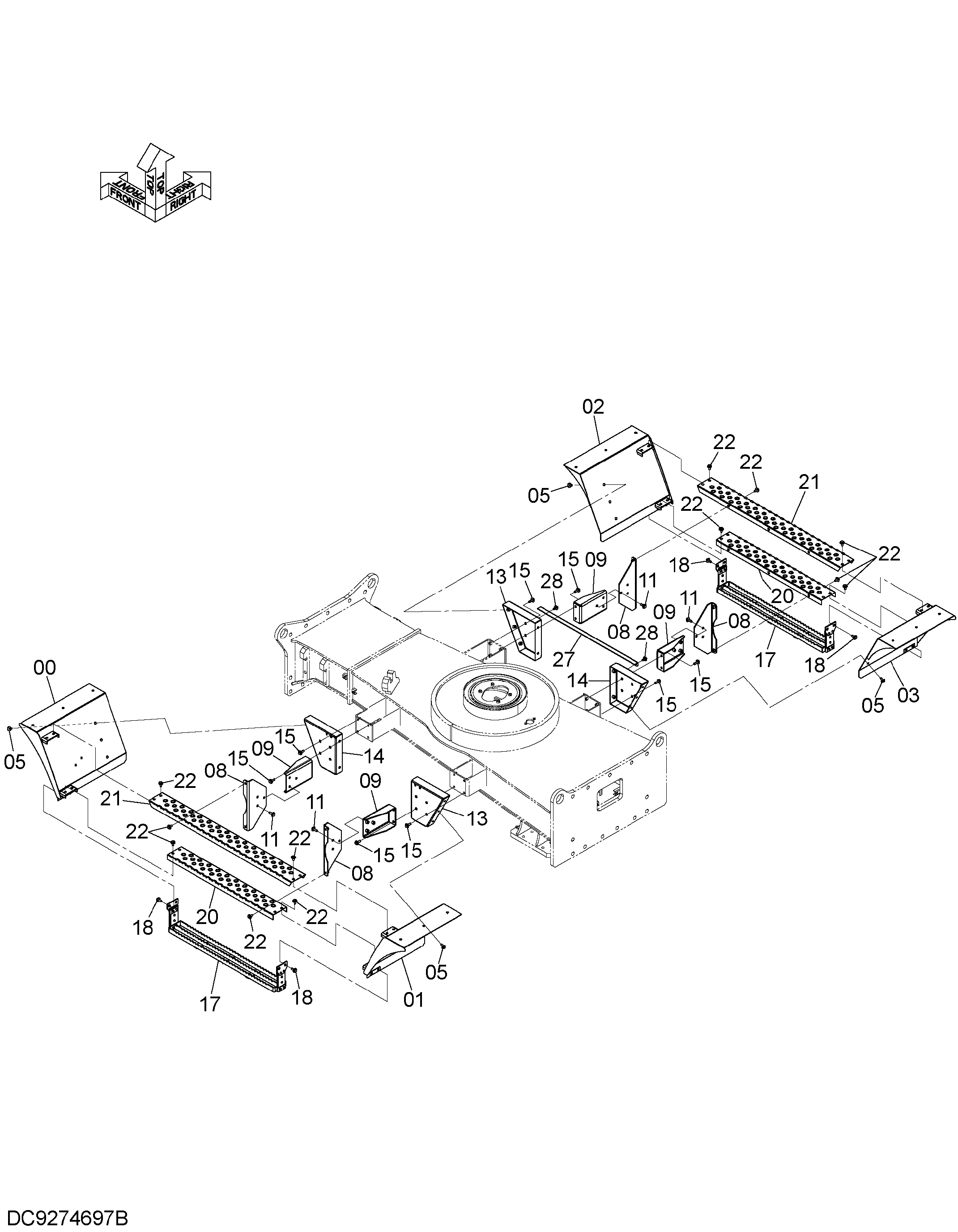

Заводская схема «Ступень» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025405 | Левый кронштейн | 1 |
| 01 | 6025406 | Правый кронштейн | 1 |
| 02 | 6025407 | Правый кронштейн | 1 |
| 03 | 6025408 | Левый кронштейн | 1 |
| 05 | J281230 | Болт с шайбой | 12 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 08 | 9767112 | Опора | 4 |
| 09 | 9767111 | Опора | 4 |
| 11 | J281235 | Болт с шайбой | 12 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 8107384 | Правый кронштейн | 2 |
| 14 | 8107404 | Левый кронштейн | 2 |
| 15 | J281240 | Болт с шайбой | 16 |
| 15A | J901240 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 17 | 4663586 | Ступень | 2 |
| 18 | J281235 | Болт с шайбой | 8 |
| 18A | J901235 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 20 | 3109138 | Ступень | 2 |
| 21 | 3109137 | Ступень | 2 |
| 22 | J281230 | Болт с шайбой | 24 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 27 | 4663097 | Опора | 1 |
| 28 | J281230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
