Крышка (2) — HITACHI ZX140W-3

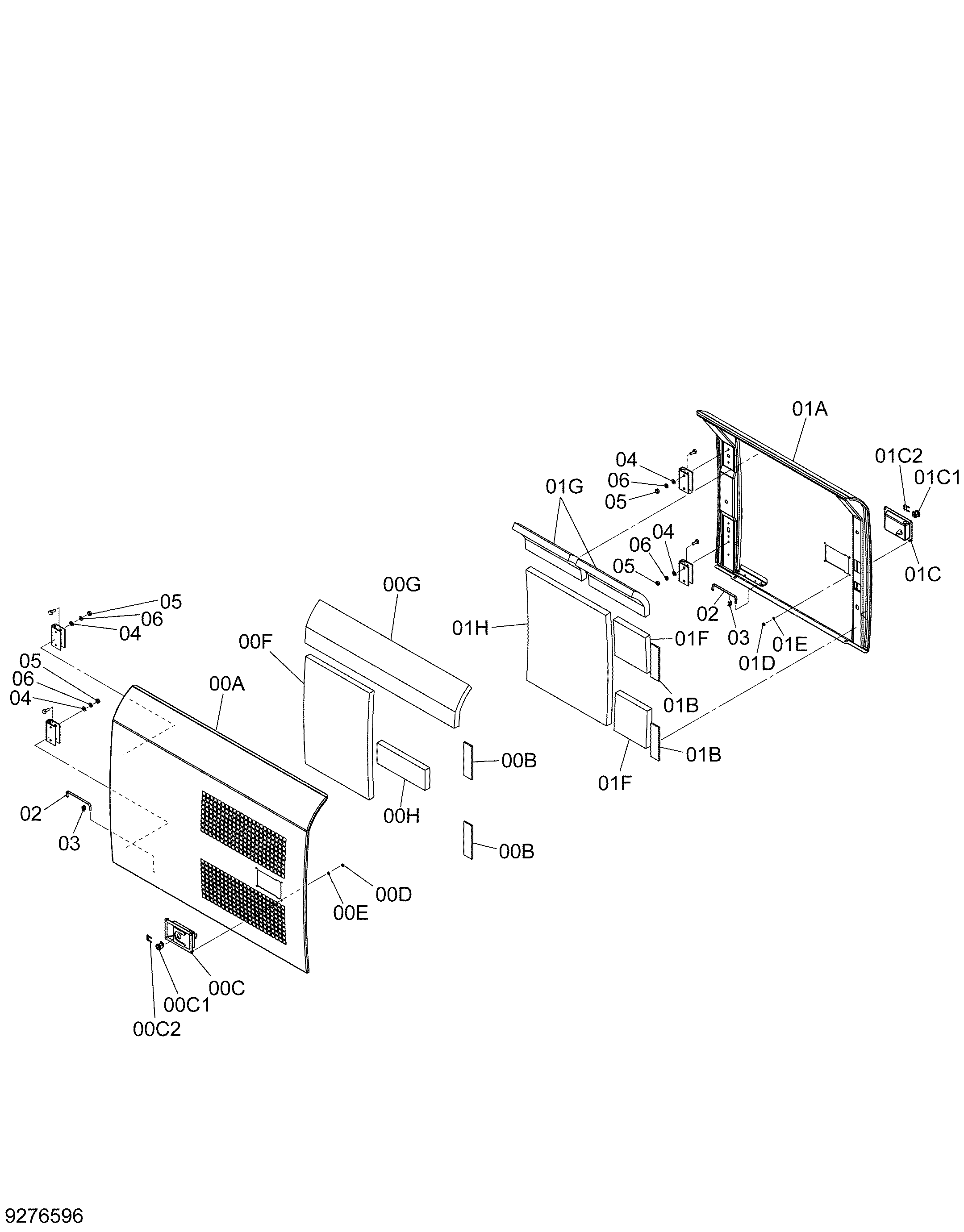

Заводская схема «Крышка (2)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051244 | Дверь | 1 |
| 00A | 6024879 | Дверь | 1 |
| 00B | 4654109 | Резиновая прокладка | 2 |
| 00C | 4652498 | Блокировка (левый) | 1 |
| 00D | M500605 | Гайка | 4 |
| 00E | A590106 | Плоская шайба | 4 |
| 00F | 4455016 | Резиновая прокладка | 1 |
| 00G | 4638027 | Резиновая прокладка | 1 |
| 00H | 4681739 | Резиновая прокладка | 1 |
| 00C1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00C2 | 4461342 | Зажим | 1 |
| 01 | 7051228 | Дверь | 1 |
| 01A | 6024863 | Дверь | 1 |
| 01B | 4654109 | Резиновая прокладка | 2 |
| 01C | 4652499 | Блокировка (правый) | 1 |
| 01C1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01C2 | 4461342 | Зажим | 1 |
| 01D | M500605 | Гайка | 4 |
| 01E | A590106 | Плоская шайба | 4 |
| 01F | 4652168 | Резиновая прокладка | 2 |
| 01G | 4471161 | Резиновая прокладка | 2 |
| 01H | 4674079 | Резиновая прокладка | 1 |
| 02 | 4639112 | Стойка | 2 |
| 03 | 4647195 | Держатель | 2 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 06 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
