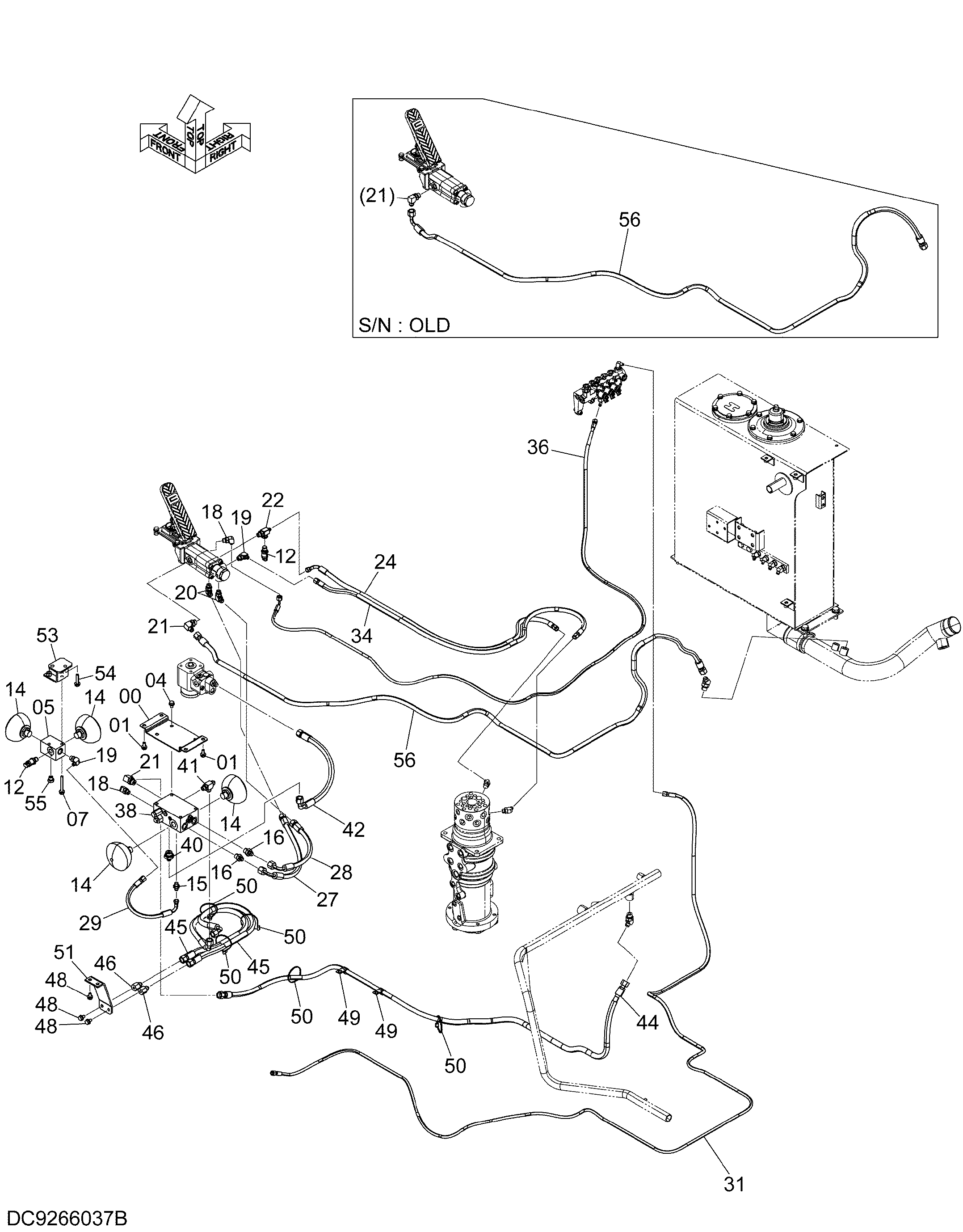

Тормоз трубопроводы (верхняя платформа)(2) — HITACHI ZX140W-3
Заводская схема «Тормоз трубопроводы (верхняя платформа)(2)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651302 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4651255 | Коллектор блок | 1 |
| 07 | J271080 | Болт с шайбой | 2 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | 4436271 | Датчик давления | 2 |
| 12A | 4365826 | Уплотнительное кольцо | 1 |
| 14 | 4459332 | Гидроаккумулятор | 4 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852332 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852334 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852344 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4632991 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4657120 | Шланг (12) | 1 |
| 27 | 4463707 | Шланг | 1 |
| 28 | 4654141 | Шланг | 1 |
| 29 | 4315331 | Шланг | 1 |
| 31 | 9230307 | Шланг | 1 |
| 31A | 4657093 | Шланг (DN) | 1 |
| 31B | 4327293 | Защитный кожух | 3 |
| 34 | 4660983 | Шланг (13) | 1 |
| 36 | 9270763 | Шланг в сборе | 1 |
| 36A | 4662385 | Шланг (SF) | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 38 | 4674483 | Клапан | 1 |
| 40 | 4279302 | Адаптер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4426145 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4402709 | Шланг | 1 |
| 44 | 9280931 | Шланг в сборе | 1 |
| 44A | 4674120 | Шланг (BN) | 1 |
| 44B | 4327294 | Защитный кожух | 3 |
| 45 | 4674137 | Шланг | 2 |
| 46 | 4667681 | Пробка | 2 |
| 48 | J271020 | Болт с шайбой | 4 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4190273 | Зажим | 2 |
| 50 | 4055312 | Ленточный зажим | 5 |
| 51 | 4676231 | Кронштейн | 1 |
| 53 | 8111954 | Кронштейн | 1 |
| 54 | J271030 | Болт с шайбой | 2 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A885002 | Пробка | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 9230289 замена: 9312917 | Шланг в сборе | 1 |
| 56A | 4657075 | Шланг (BT) | 1 |
| 56B | 4327294 | Защитный кожух | 1 |
| 56 | 9312917 | В сборе шланг | 1 |
| 56A | 4659137 | Шланг | 1 |
| 56B | 4327294 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
