Топливные трубопроводы — HITACHI ZX140W-3

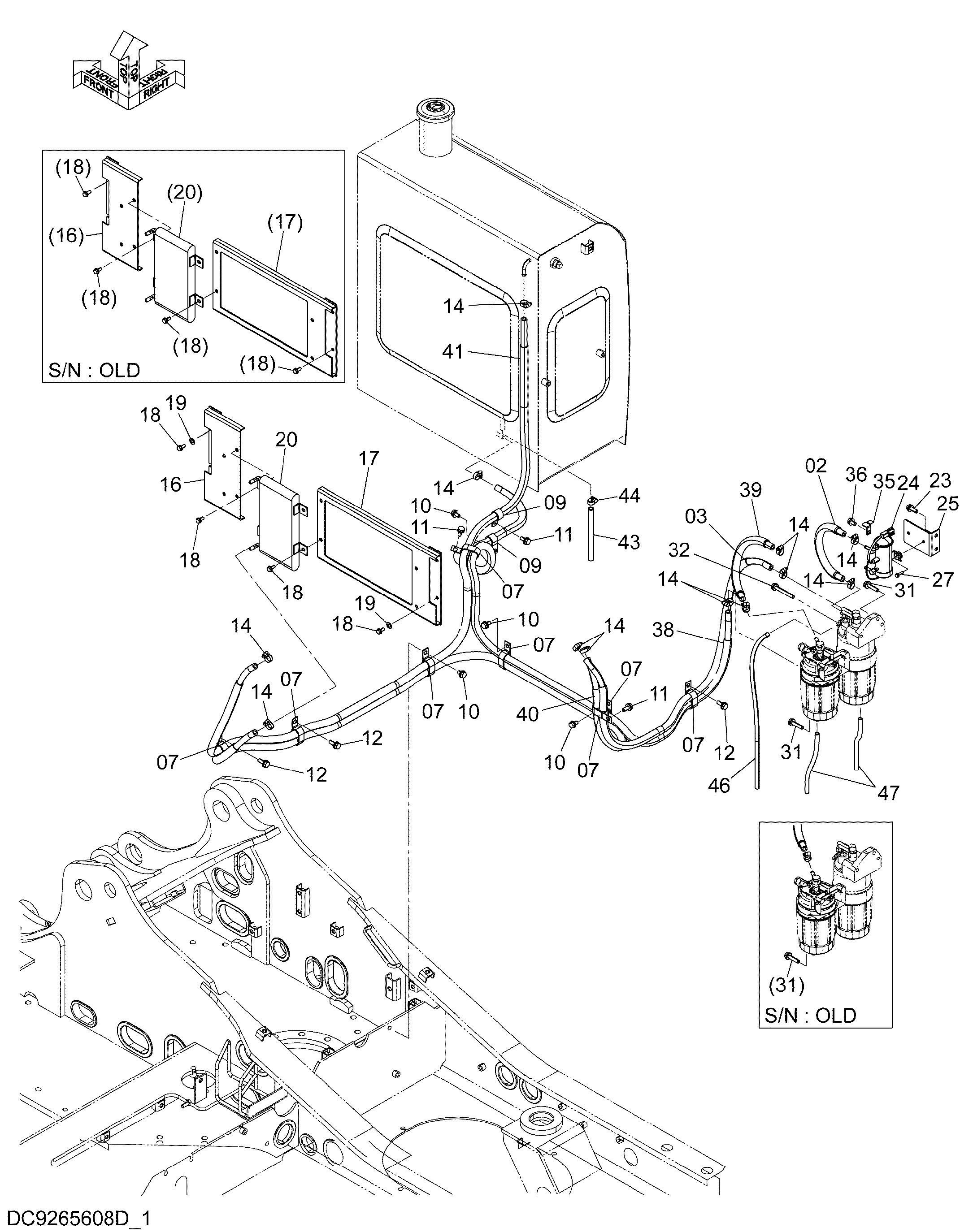

Заводская схема «Топливные трубопроводы» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9265606 | Топливный шланг | 1 |
| 02A | 4649521 | Топливный шланг | 1 |
| 02B | 4656669 | Трубка | 1 |
| 03 | 9243653 | Топливный шланг | 1 |
| 03A | 4404652 | Топливный шланг | 1 |
| 03B | 4626886 | Трубка | 1 |
| 07 | 4192034 | Зажим | 8 |
| 09 | 4190263 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 3 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4514700 | Зажим шланг | 12 |
| 16 | 8105314 | Кронштейн | 1 |
| 17 | 8105315 | Кронштейн | 1 |
| 18 | J260820 | Болт с шайбой | 8 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | A590108 | Плоская шайба | 4 |
| 20 | 4626193 | Радиатор | 1 |
| 23 | J271030 замена: J271025 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4645227 | Насос | 1 |
| 25 | 8100676 | Кронштейн | 1 |
| 27 | J260625 | Болт с шайбой | 2 |
| 27A | J900625 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 31 | J271045 | Болт с шайбой | 4 |
| 31A | J901045 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271080 | Болт с шайбой | 1 |
| 32A | J901080 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4381930 | Кронштейн | 1 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 9271368 | Топливный шланг | 1 |
| 38A | 4210957 | Топливный шланг | 1 |
| 38B | 4663226 | Трубка | 1 |
| 39 | 9271369 | Топливный шланг | 1 |
| 39A | 4649521 | Топливный шланг | 1 |
| 39B | 4656669 | Трубка | 1 |
| 40 | 9271370 | Топливный шланг | 1 |
| 40A | 4656625 | Топливный шланг | 1 |
| 40B | 4663230 | Трубка | 1 |
| 41 | 9271371 | Топливный шланг | 1 |
| 41A | 4374345 | Топливный шланг | 1 |
| 41B | 4642725 | Трубка | 1 |
| 43 | 4654132 | Топливный шланг | 1 |
| 44 | 4514700 | Зажим шланг | 1 |
| 46 | 4652981 | Виниловый шланг | 1 |
| 46 | 4655884 | Виниловый шланг | 1 |
| 47 | 4681999 | Виниловый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
