Обратные трубопроводы (1) — HITACHI ZX140W-3

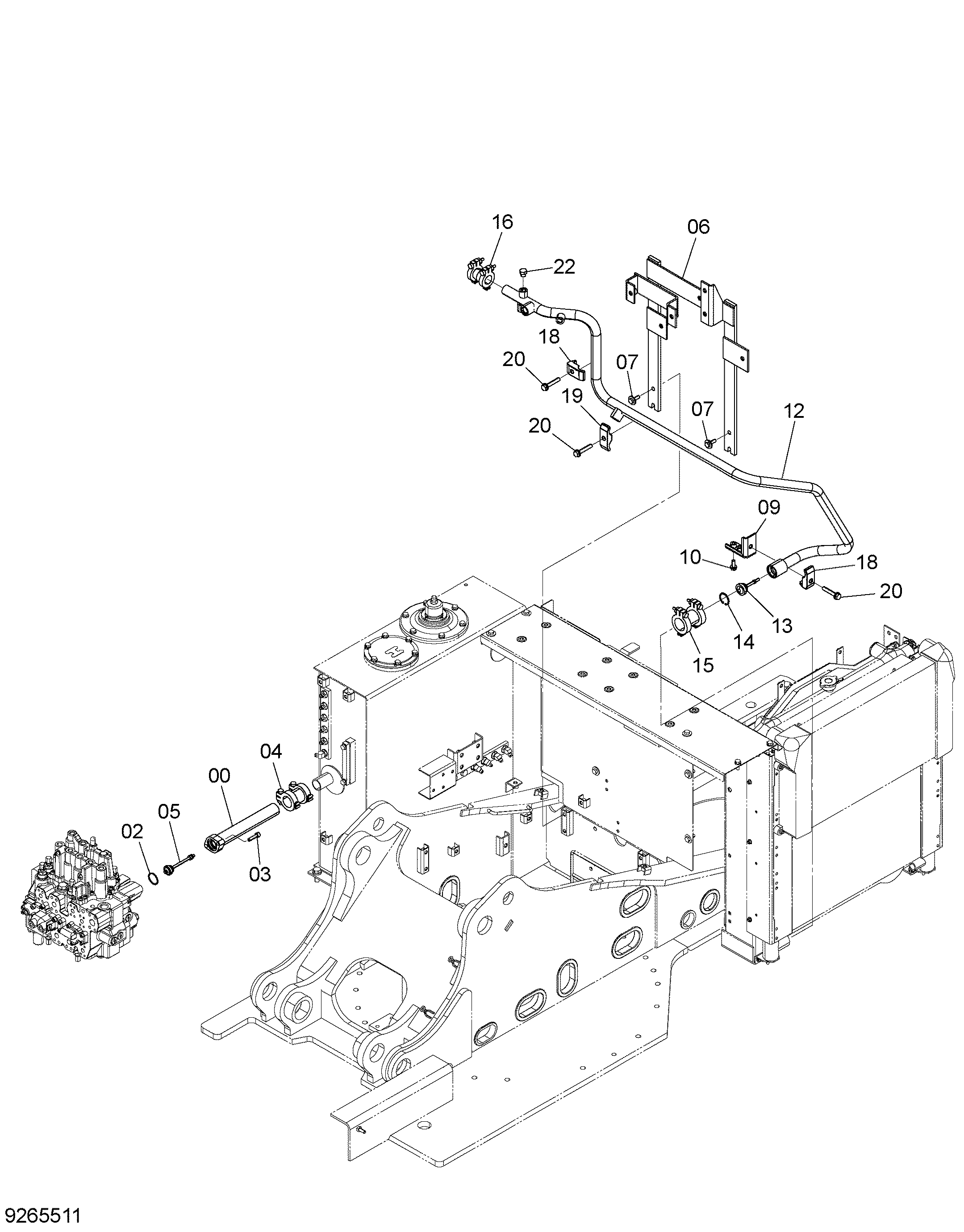

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105401 | Обратная трубка | 1 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 03 | J781040 | Болт с внутренним шестигранником | 2 |
| 04 | 4069801 замена: 4712341 | Муфта трубка | 1 |
| 04 | 4712341 | Муфта трубка | 1 |
| 05 | 4484198 | Клапан | 1 |
| 06 | 7048559 | Опора | 1 |
| 07 | J281035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 8105427 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 7050879 | Обратная трубка | 1 |
| 13 | 4483948 | Клапан | 1 |
| 14 | 991718 | Стопорное кольцо | 1 |
| 15 | 4067834 замена: 4712342 | Муфта трубка | 1 |
| 15 | 4712342 | Муфта трубка | 1 |
| 16 | 4071213 замена: XV00000005 | Муфта трубка | 1 |
| 16 | XV00000005 | Муфта трубка | 1 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | 4189860 | Хомут трубки | 1 |
| 20 | J271270 | Болт с шайбой | 3 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
