Электрооборудование (C) — HITACHI ZX140W-3

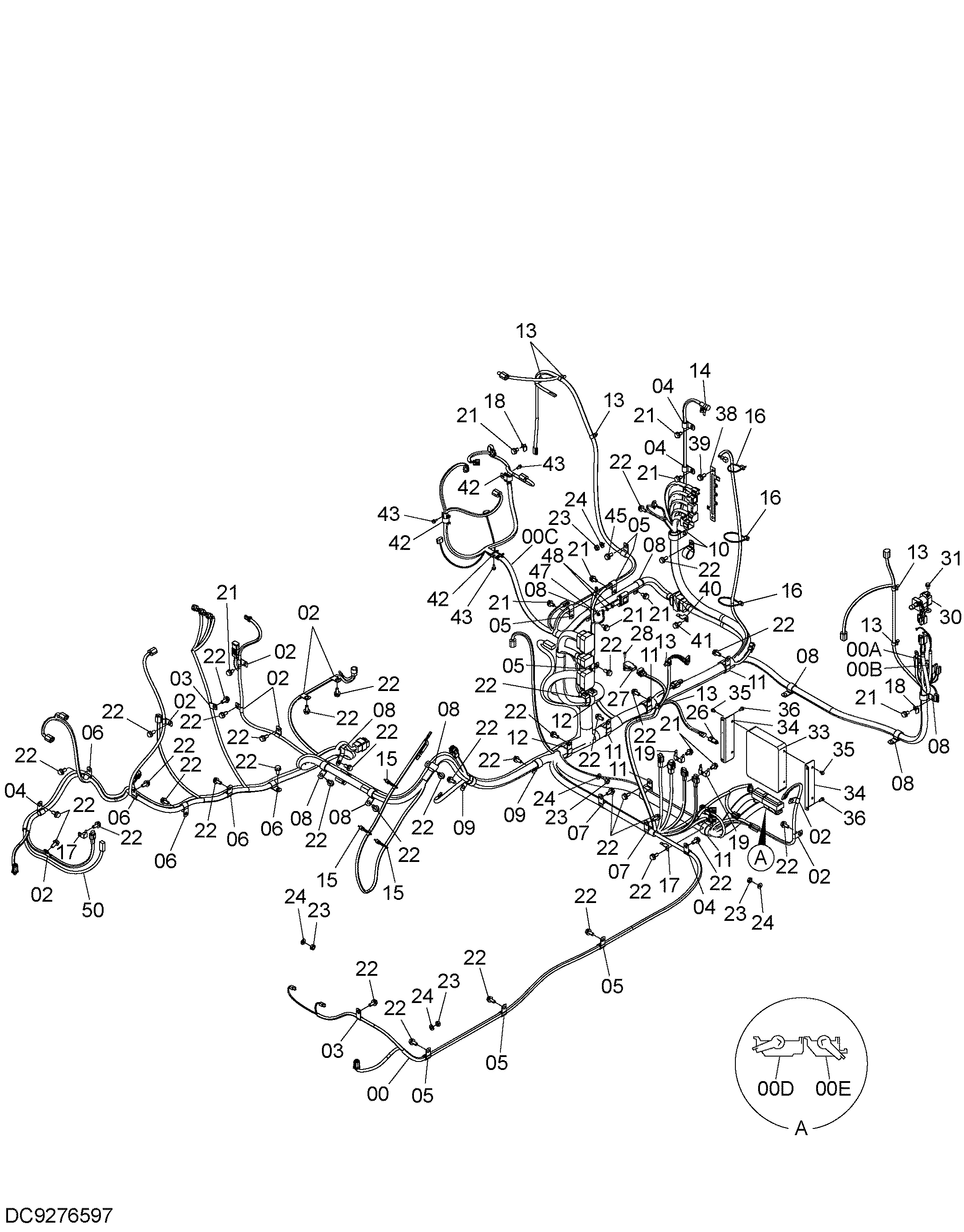

Заводская схема «Электрооборудование (C)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005633 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле тяга (65A) | 1 |
| 00B | 4315323 | Фусибле-линк (45A) | 1 |
| 00C | 4681434 | Жгут проводов | 1 |
| 00D | 4690816 | Разъём | 1 |
| 00E | 4690815 | Разъём | 1 |
| 02 | 4190261 | Зажим | 9 |
| 03 | 4190272 | Зажим | 2 |
| 04 | 4190275 | Зажим | 4 |
| 05 | 4190253 | Зажим | 7 |
| 06 | 4190274 | Зажим | 5 |
| 07 | 4190277 | Зажим | 2 |
| 08 | 4190263 | Зажим | 9 |
| 09 | 4192035 | Зажим | 2 |
| 10 | 4190264 | Зажим | 2 |
| 11 | 4190291 | Зажим | 5 |
| 12 | 4193848 | Зажим | 2 |
| 13 | 4449250 | Зажим | 7 |
| 14 | 4254600 | Зажим | 1 |
| 15 | 4055311 | Ленточный зажим | 3 |
| 16 | 4055312 | Ленточный зажим | 3 |
| 17 | 4336875 | Кронштейн | 2 |
| 18 | 4257159 | Кронштейн | 2 |
| 19 | 4602634 | Кронштейн | 2 |
| 21 | J271020 | Болт с шайбой | 11 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 38 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J950010 | Гайка | 5 |
| 24 | A590110 | Плоская шайба | 5 |
| 26 | 4651943 | Датчик термостатический | 1 |
| 27 | 4651944 | Датчик давления | 1 |
| 28 | J450520 | Винт с шайбой | 2 |
| 30 | 4452158 | Реле | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4649965 | Контроллер | 1 |
| 34 | 4610921 | Кронштейн | 2 |
| 35 | J260612 | Болт с шайбой | 4 |
| 35A | J900612 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 36 | J260616 | Болт с шайбой | 4 |
| 36A | J900616 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 38 | 3106886 | Кронштейн | 1 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 3109396 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4450494 | Зажим | 3 |
| 43 | J260616 | Болт с шайбой | 3 |
| 43A | J900616 | Болт | 1 |
| 43B | A590106 | Плоская шайба | 1 |
| 45 | J271030 | Болт с шайбой | 1 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | M500605 | Гайка | 1 |
| 48 | A590106 | Плоская шайба | 2 |
| 50 | 4677986 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
