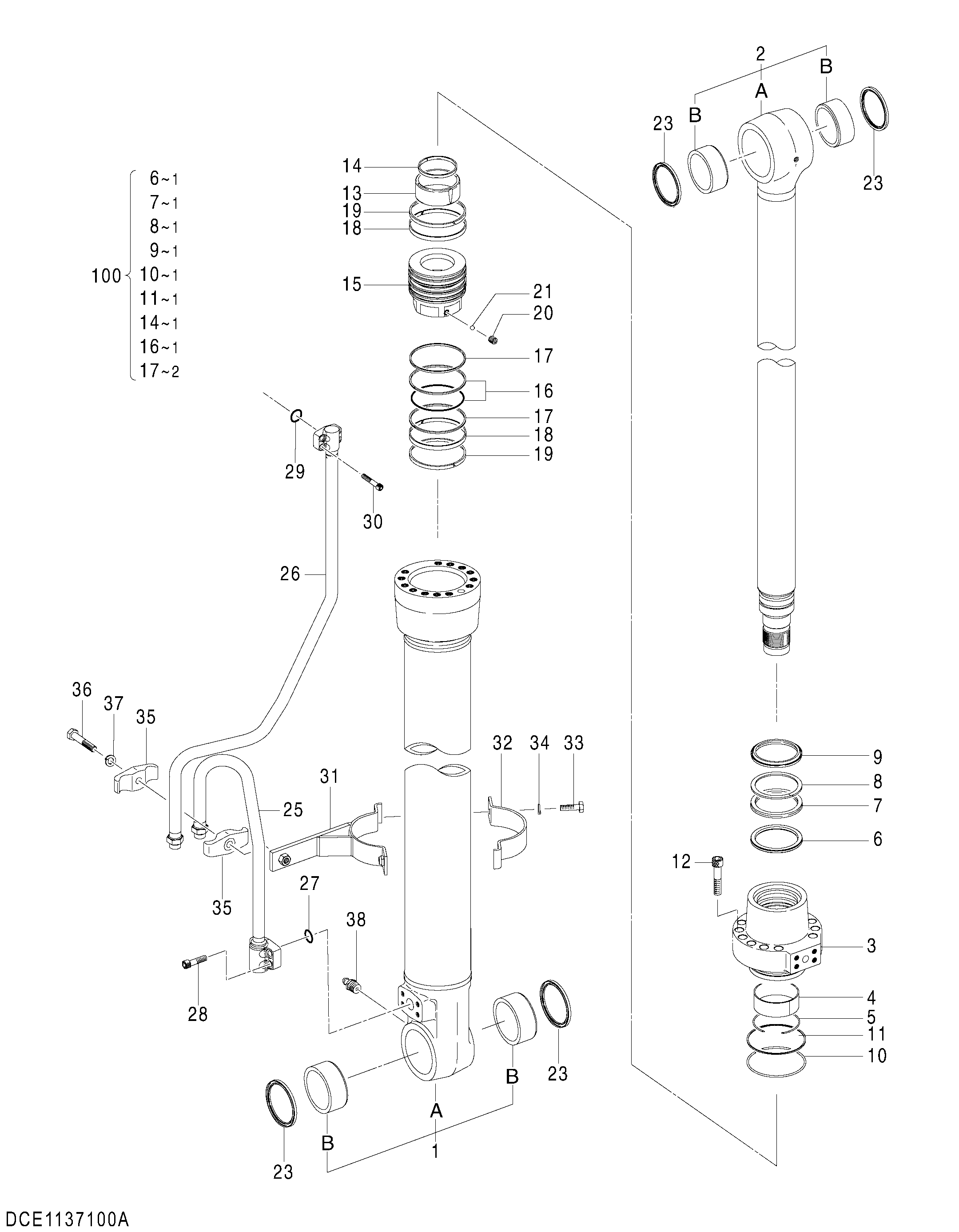

Гидроцилиндр стрелы (правый)(моноблочный стрела) — HITACHI ZX140W-3

Заводская схема «Гидроцилиндр стрелы (правый)(моноблочный стрела)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4642006	Гидроцилиндр стрелы (правый)	1
1	1137101	Труба гидроцилиндра в сборе	1
1B	4352638	Втулка пальца	2
2	1137102	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0789305	Головка гидроцилиндра	1
4	0310304	Втулка	1
5	0271304	Стопорное кольцо	1
6	0789310	Кольцо	1
7	0789311	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	M341465	Болт с внутренним шестигранником	12
13	0408806	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	1137105	Поршень	1
16	0310508	Кольцо уплотнение в сборе	1
17	0408809	Опорное кольцо	2
18	0907801	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310612	Установочный винт	1
21	0111818	Шарик	1
23	4084578	Кольцо: стеклоочиститель	4
25	4680347	Трубка	1
26	4680348	Трубка	1
27	4506430	Уплотнительное кольцо	1
28	M341030	Болт с внутренним шестигранником	4
29	4509181	Уплотнительное кольцо	1
30	M340825	Болт с внутренним шестигранником	4
31-37	0666811	Комплект лента	1
31	0408814	Лента	1
32	0310707	Лента	1
33	J901035	Болт	2
34	A590910	Шайба	2
35	0310312	Держатель	2
36	0224115	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	1
100	4662895	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
