Гидроцилиндр отвала (левый передний, правый задний) — HITACHI ZX140W-3

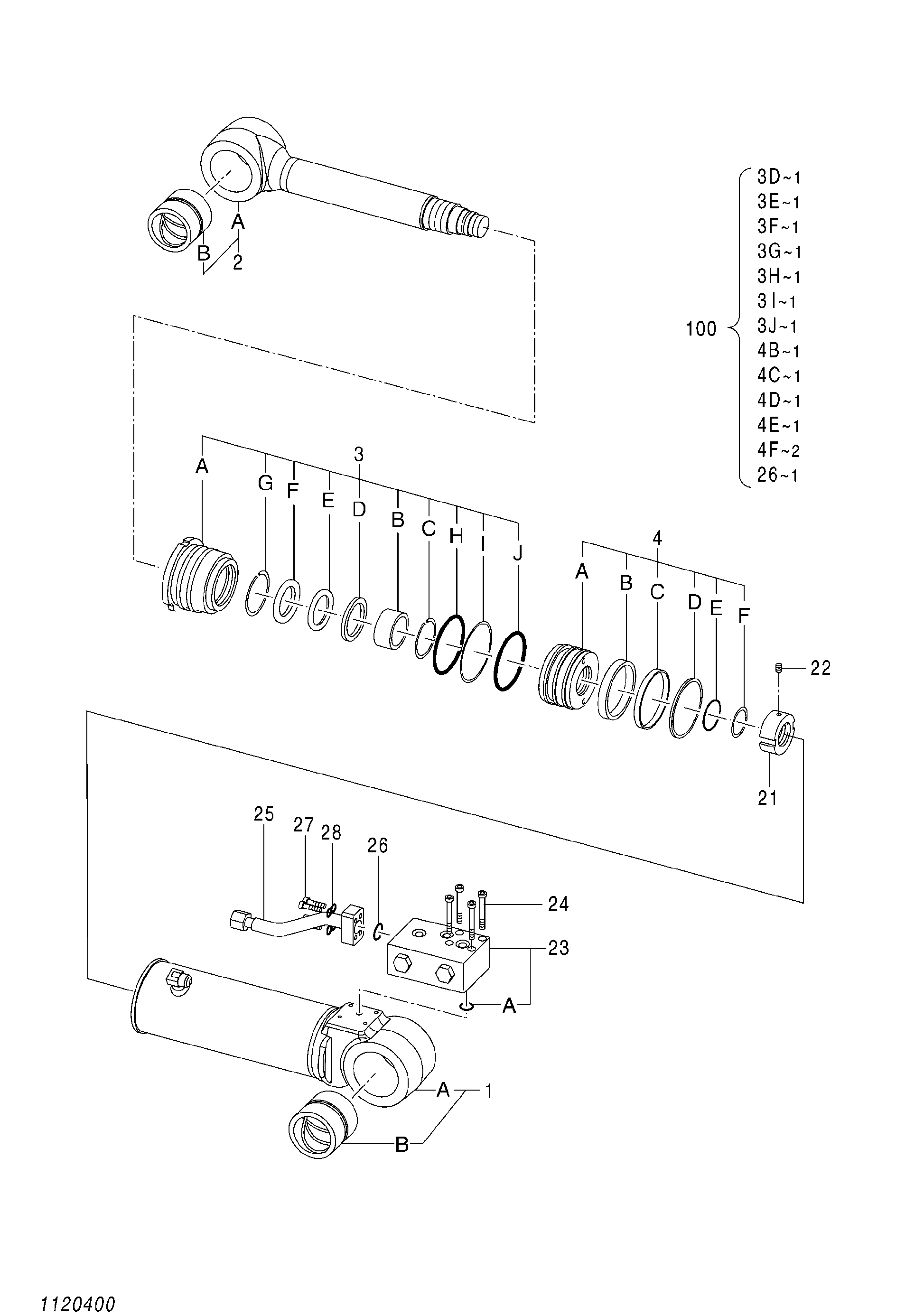

Заводская схема «Гидроцилиндр отвала (левый передний, правый задний)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4647926 | Гидроцилиндр отвала | 1 | |
| 1 | 1120401 | Трубка в сборе | 1 |
| 1B | 1120302 | Втулка | 1 |
| 2 | 1119903 | Шток в сборе | 1 |
| 2B | 1120303 | Втулка | 1 |
| 3 | 1119904 | Шток крышка в сборе | 1 |
| 3A | 1119905 | Шток крышка | 1 |
| 3B | 1119906 | Втулка | 1 |
| 3C | 1120304 | Стопорное кольцо | 1 |
| 3D | 1119908 | Уплотнение | 1 |
| 3E | 1119909 | U-образная манжета | 1 |
| 3F | 1119910 | Пылезащитное уплотнение | 1 |
| 3G | 1119707 | Стопорное кольцо | 1 |
| 3H | A811100 | Уплотнительное кольцо | 1 |
| 3I | 1119912 | Бакк-уп кольцо | 1 |
| 3J | A811105 | Уплотнительное кольцо | 1 |
| 4 | 1119914 | Поршень в сборе | 1 |
| 4A | 1119915 | Поршень | 1 |
| 4B | 1119916 | Уплотнение | 1 |
| 4C | 1119917 | Износостойкое кольцо | 1 |
| 4D | 1119918 | Кольцо пыль | 1 |
| 4E | 1119919 | Уплотнительное кольцо | 1 |
| 4F | 1119920 | Бакк-уп кольцо | 2 |
| 21 | 1119921 | Поршень гайка | 1 |
| 22 | 0971323 | Винт комплект | 1 |
| 23 | 9258115 | Обратный клапан | 1 |
| 23A | 4506416 | Уплотнительное кольцо | 1 |
| 24 | 1119722 | Болт с внутренним шестигранником | 4 |
| 25 | 1120402 | Трубка | 1 |
| 26 | 1119724 | Уплотнительное кольцо | 1 |
| 27 | 1119725 | Болт с внутренним шестигранником | 4 |
| 28 | 1119726 | Пружинная шайба | 4 |
| 100 | 4669899 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
