Трансмиссон трубопроводы (водило) — HITACHI ZX140W-3

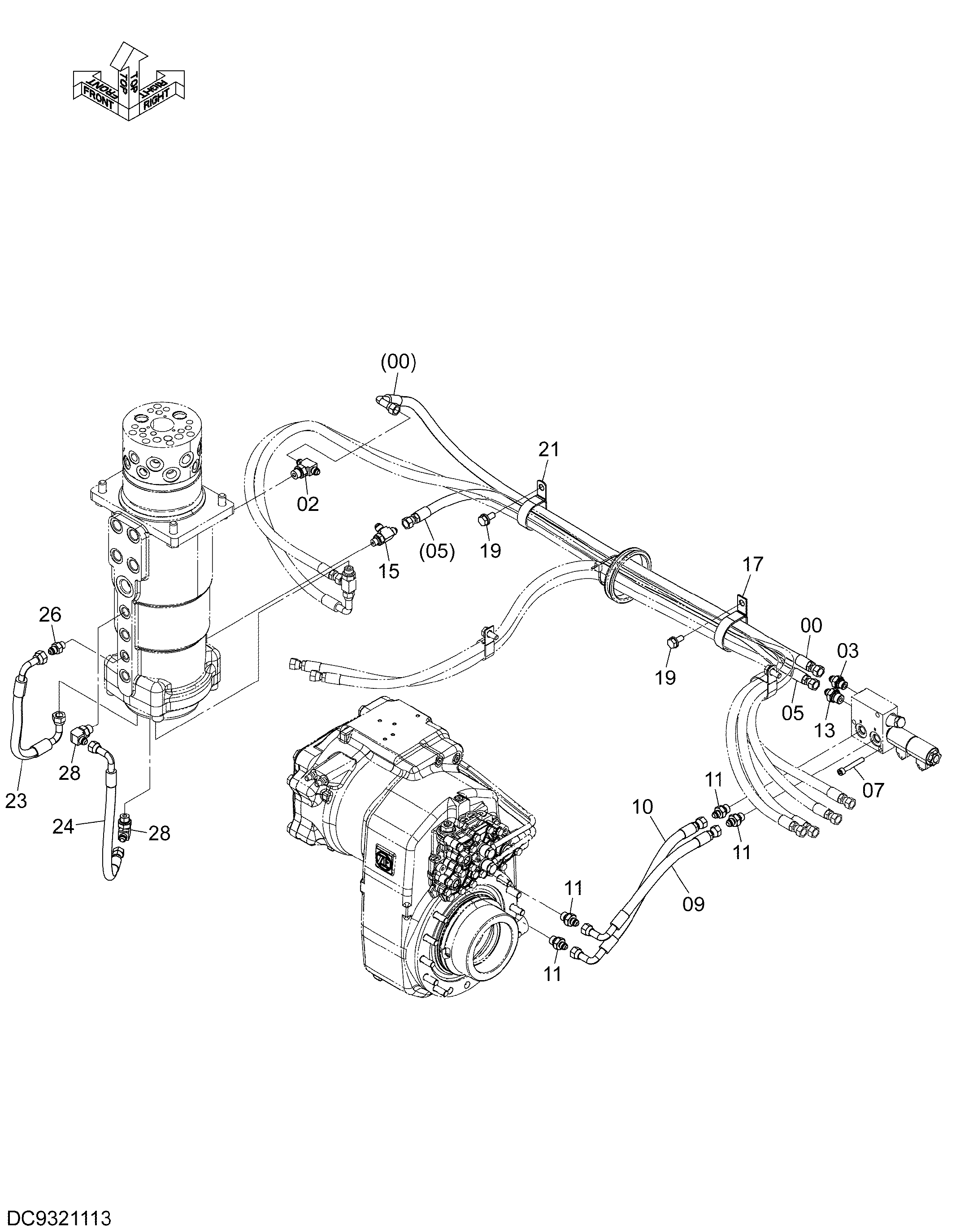

Заводская схема «Трансмиссон трубопроводы (водило)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9323882 | В сборе шланг | 1 |
| 00A | 4725127 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 2 |
| 02 | A852533 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4489344 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | YA60011684 | В сборе шланг | 1 |
| 05A | YA00017306 | Шланг | 1 |
| 05B | 4327293 | Трубка спирал | 2 |
| 07 | J780855 | Болт с внутренним шестигранником | 3 |
| 09 | 9223465 | Шланг в сборе | 1 |
| 09A | 4487172 | Шланг | 1 |
| 09B | 4327293 | Трубка спирал | 1 |
| 10 | 9291539 | В сборе шланг | 1 |
| 10A | 4457107 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 1 |
| 11 | 4489344 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4489343 | Адаптер | 1 |
| 13A | 4506416 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4193816 | Зажим | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4190265 | Зажим | 1 |
| 23 | 9190075 | Шланг в сборе | 1 |
| 23A | 4436269 | Шланг | 1 |
| 23B | 4327293 | Трубка спирал | 1 |
| 24 | 9323884 | В сборе шланг | 1 |
| 24A | 4645808 | Шланг | 1 |
| 24B | 4327293 | Трубка спирал | 1 |
| 26 | A852123 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852333 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
