Кондиционер блок — HITACHI ZX140W-3

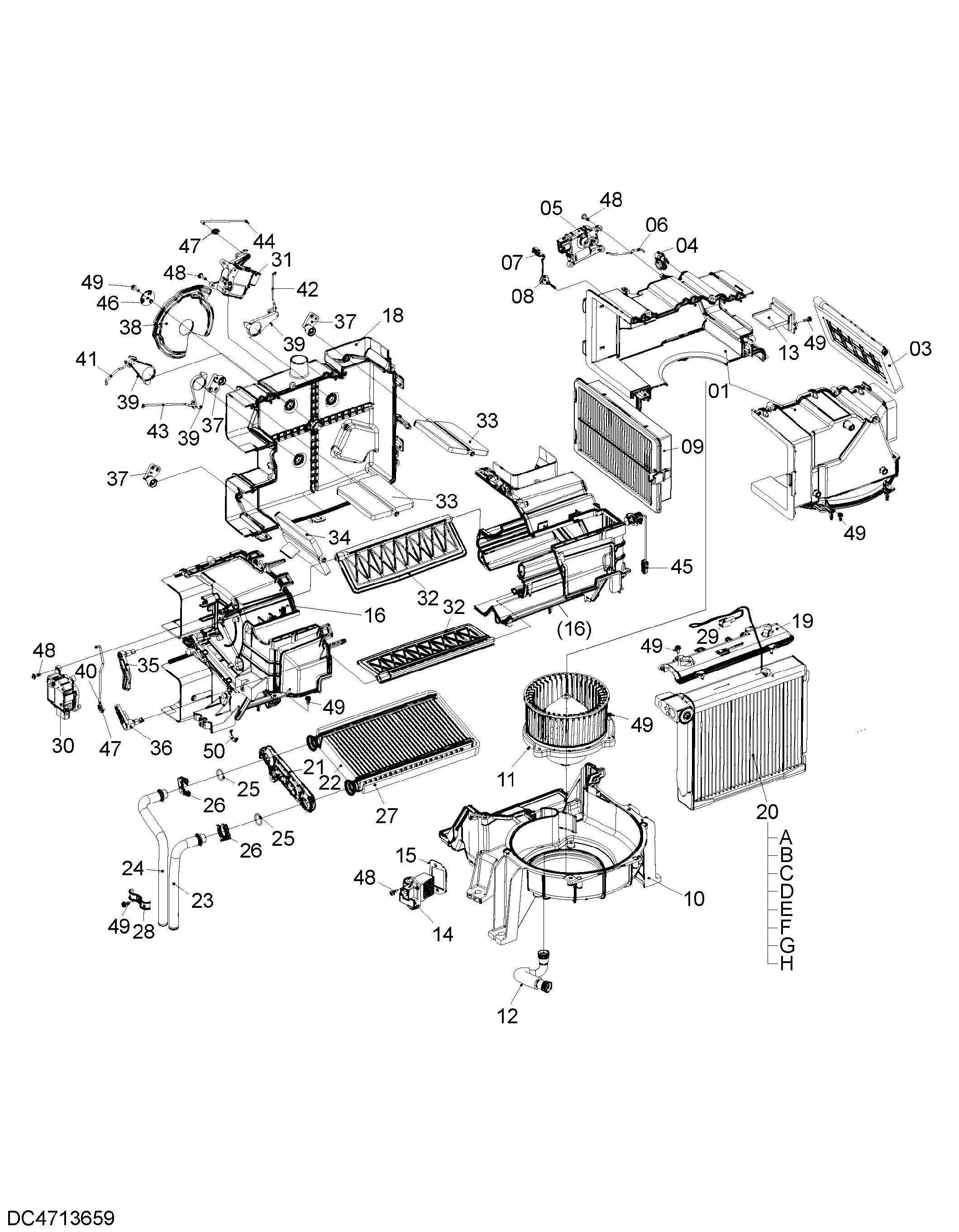

Заводская схема «Кондиционер блок» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713659	Аиркон блок	1
01	4719157	Корпус	1
03	4658949	Дверь	1
04	4719158	Рычаг	1
05	4719159	Гидромотор	1
06	4719160	Шток	1
07	4658952	Датчик	1
08	4658953	Резиновая втулка	1
09	4643580	Фильтр	1
10	4719161	Корпус	1
11	4719162	Мотор-ассемблй	1
12	4719163	Воздушный шланг	1
13	4658946	Резистор	1
14	4464279	Трансистор	1
15	4464474	Уплотнение	1
16	4719164	Корпус	1
18	4719165	Корпус	1
19	4658935	Крышка	1
20	4719198	Евапоратор	1
20A	4658937	Евапоратор	1
20B	4719199	Клапан	1
20C	4370249	Уплотнительное кольцо	2
20D	4719200	Болт	2
20E	4658939	Колпачок	1
20F	4658940	Накладка	1
20G	4658941	Накладка	1
20H	4658942	Накладка	2
21	4719201	Пластина	1
22	4719202	Отопитель	1
23	4719203	Трубка	1
24	4719204	Трубка	1
25	4719205	Уплотнительное кольцо	2
26	4719206	Хомут	2
27	4719207	Накладка	1
28	4719208	Зажим	1
29	4719209	Датчик	1
30	4719210	Гидромотор	1
31	4719211	Гидромотор	1
32	4719212	Дверь	2
33	4658956	Дверь	2
34	4658957	Дверь	1
35	4719213	Рычаг	1
36	4719214	Рычаг	1
37	4658955	Рычаг	3
38	4464288	Рычаг	1
39	4464450	Рычаг	3
40	4719215	Шток	1
41	4658958	Шток	1
42	4658959	Шток	1
43	4658960	Шток	1
44	4719216	Шток	1
45	4464280	Датчик	1
46	4370298	Шайба	1
47	4464477	Зажим	2
48	4719217	Самонарезающий винт	8
49	4719218	Самонарезающий винт	20
50	4464478	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
