Пилотные гидролинии (поток производительность селектор)(моноблочный стрела) — HITACHI ZX140W-3

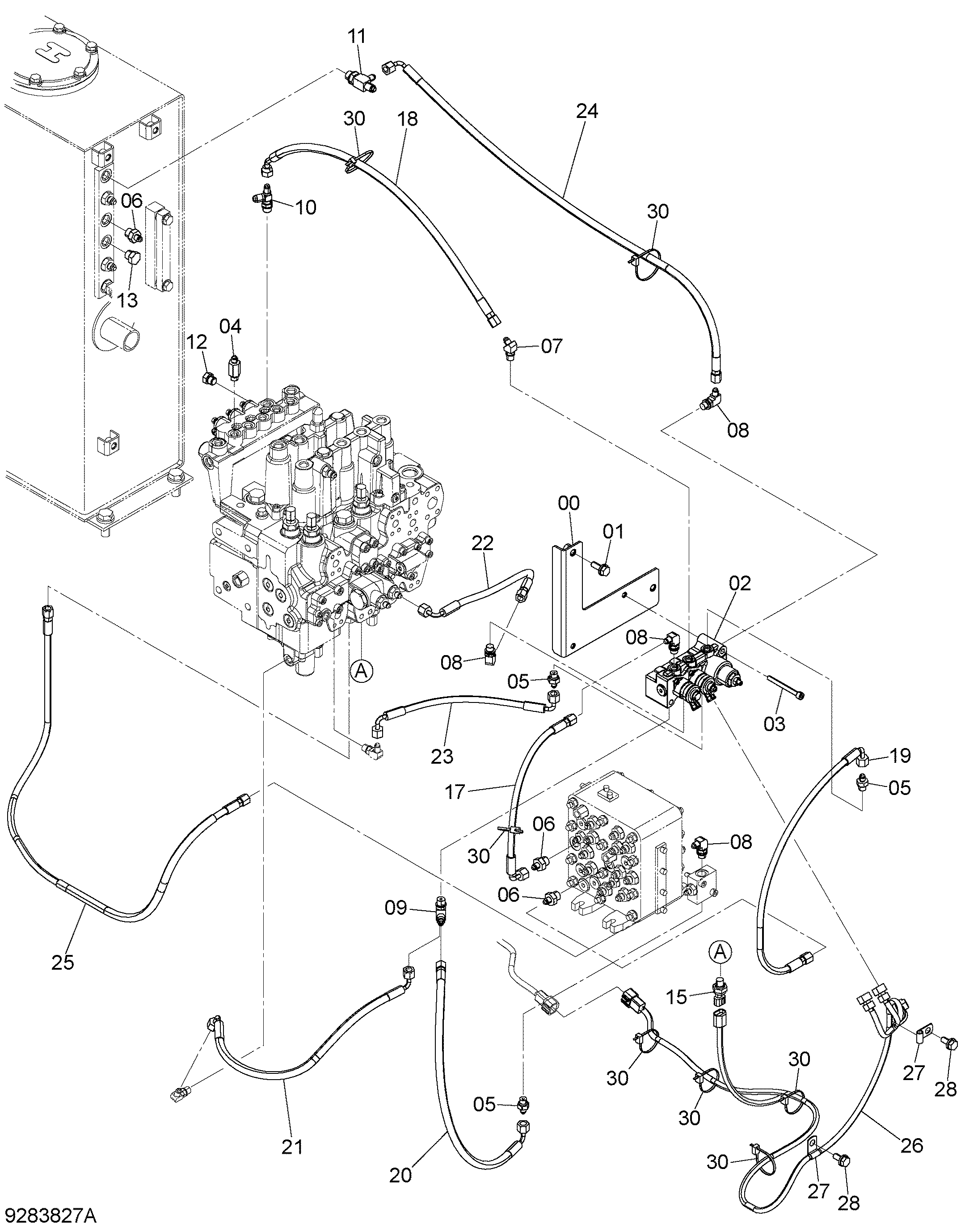

Заводская схема «Пилотные гидролинии (поток производительность селектор)(моноблочный стрела)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108254 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9263559 замена: 9285404 | Электромагнитный клапан | 1 |
| 02 | 9285404 | Электромагнитный клапан | 1 |
| 03 | J780880 | Болт с внутренним шестигранником | 2 |
| 04 | 4270517 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852222 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852422 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4239712 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246385 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4452734 | Шланг | 1 |
| 18 | 9274415 | В сборе шланг | 1 |
| 18A | 4437735 | Шланг | 1 |
| 18B | 4327293 | Трубка спирал | 1 |
| 19 | 4635378 | Шланг | 1 |
| 20 | 9274941 | Шланг в сборе | 1 |
| 20A | 4635378 | Шланг | 1 |
| 20B | 4327293 | Трубка спирал | 1 |
| 21 | 9274413 | В сборе шланг | 1 |
| 21A | 4477637 | Шланг | 1 |
| 21B | 4327293 | Трубка спирал | 1 |
| 22 | 4470393 | Шланг | 1 |
| 23 | 4666341 | Шланг | 1 |
| 24 | 9274414 | В сборе шланг | 1 |
| 24A | 4666340 | Шланг | 1 |
| 24B | 4327293 | Трубка спирал | 2 |
| 25 | 9265908 | Шланг в сборе | 1 |
| 25A | 4481346 | Шланг (SJ) | 1 |
| 25B | 4327293 | Трубка спирал | 1 |
| 26 | 3109711 | Жгут проводов | 1 |
| 27 | 4190261 | Зажим | 2 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
