Основные гидролинии (2) — HITACHI ZX140W-3

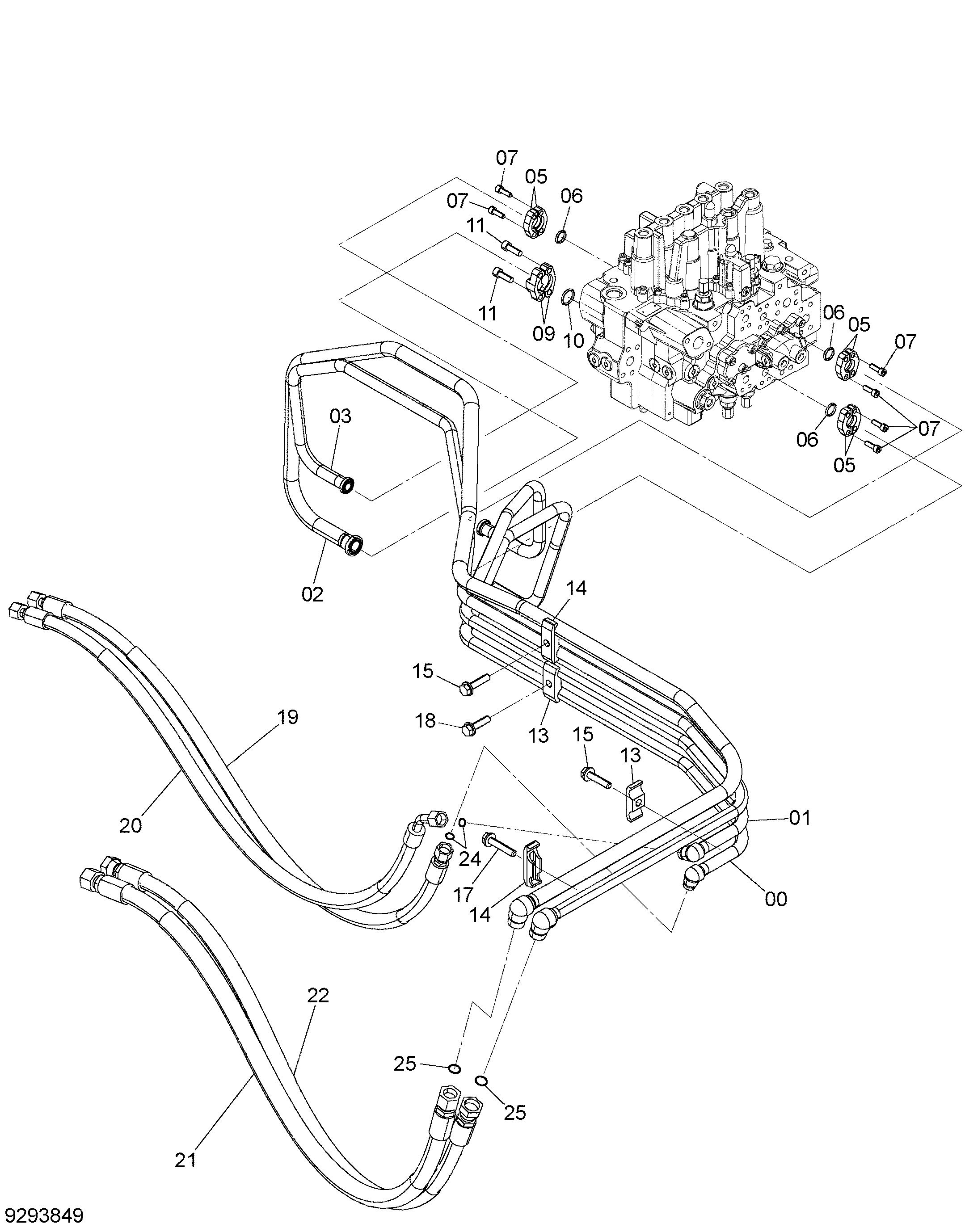

Заводская схема «Основные гидролинии (2)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050912 | Трубка | 1 |
| 01 | 7050913 | Трубка | 1 |
| 02 | 7050914 замена: 7055458 | Трубка | 1 |
| 02 | 7055458 | Трубка | 1 |
| 03 | 7050915 | Трубка | 1 |
| 05 | 4510173 | Разъёмный фланец | 6 |
| 06 | 4510167 | Уплотнительное кольцо | 3 |
| 07 | J780825 | Болт с внутренним шестигранником | 12 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 13 | 4189858 | Хомут трубки | 2 |
| 14 | 4141806 | Хомут трубки | 2 |
| 15 | J271255 | Болт с шайбой | 2 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | J271265 | Болт с шайбой | 1 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271250 | Болт с шайбой | 1 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 9265018 | Шланг в сборе | 1 |
| 19A | 4285804 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 2 |
| 20 | 9265021 | Шланг в сборе | 1 |
| 20A | 4300031 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 21 | 9265022 | Шланг в сборе | 1 |
| 21A | 4265833 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 3 |
| 22 | 9265344 | Шланг в сборе | 1 |
| 22A | 4656184 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 3 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
