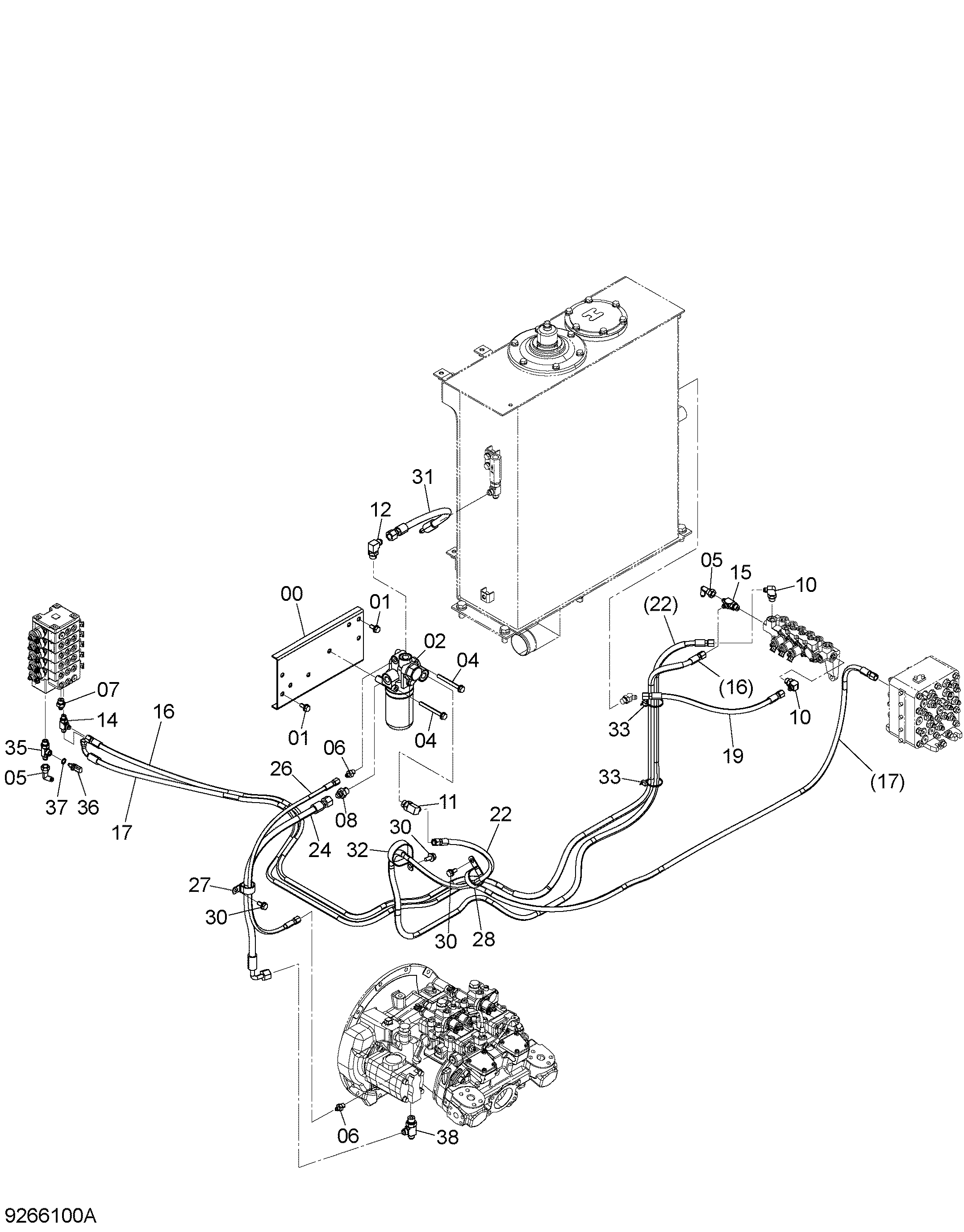

Пилотные гидролинии (A) — HITACHI ZX140W-3
Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX140W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105790 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4668937 | Масляный фильтр | 1 |
| 02A | 4630525 | Фильтрующий элемент | 1 |
| 04 | J271000 | Болт с шайбой | 2 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4239976 | Унион S | 2 |
| 06 | A852122 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852343 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852423 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9269581 | Шланг в сборе | 1 |
| 16A | 4661084 | Шланг (PF) | 1 |
| 16B | 4327293 | Трубка спирал | 3 |
| 17 | 4657527 | Шланг (PI) | 1 |
| 19 | 4489599 | Шланг | 1 |
| 22 | 9261577 | Шланг в сборе | 1 |
| 22A | 4657528 | Шланг (PD) | 1 |
| 22B | 4327293 | Трубка спирал | 4 |
| 24 | 4661180 | Шланг | 1 |
| 26 | 4661181 | Шланг | 1 |
| 27 | 4190264 | Зажим | 1 |
| 28 | 4190265 | Зажим | 1 |
| 30 | J271025 | Болт с шайбой | 3 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4451534 | Шланг | 1 |
| 32 | 4204136 | Зажим | 1 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 35 | 4359428 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4333200 | Датчик | 1 |
| 37 | 4506320 | Уплотнительное кольцо | 1 |
| 38 | A852444 | Тройник | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
