Пилотные гидролинии (K) — HITACHI ZX140W-3-AMS

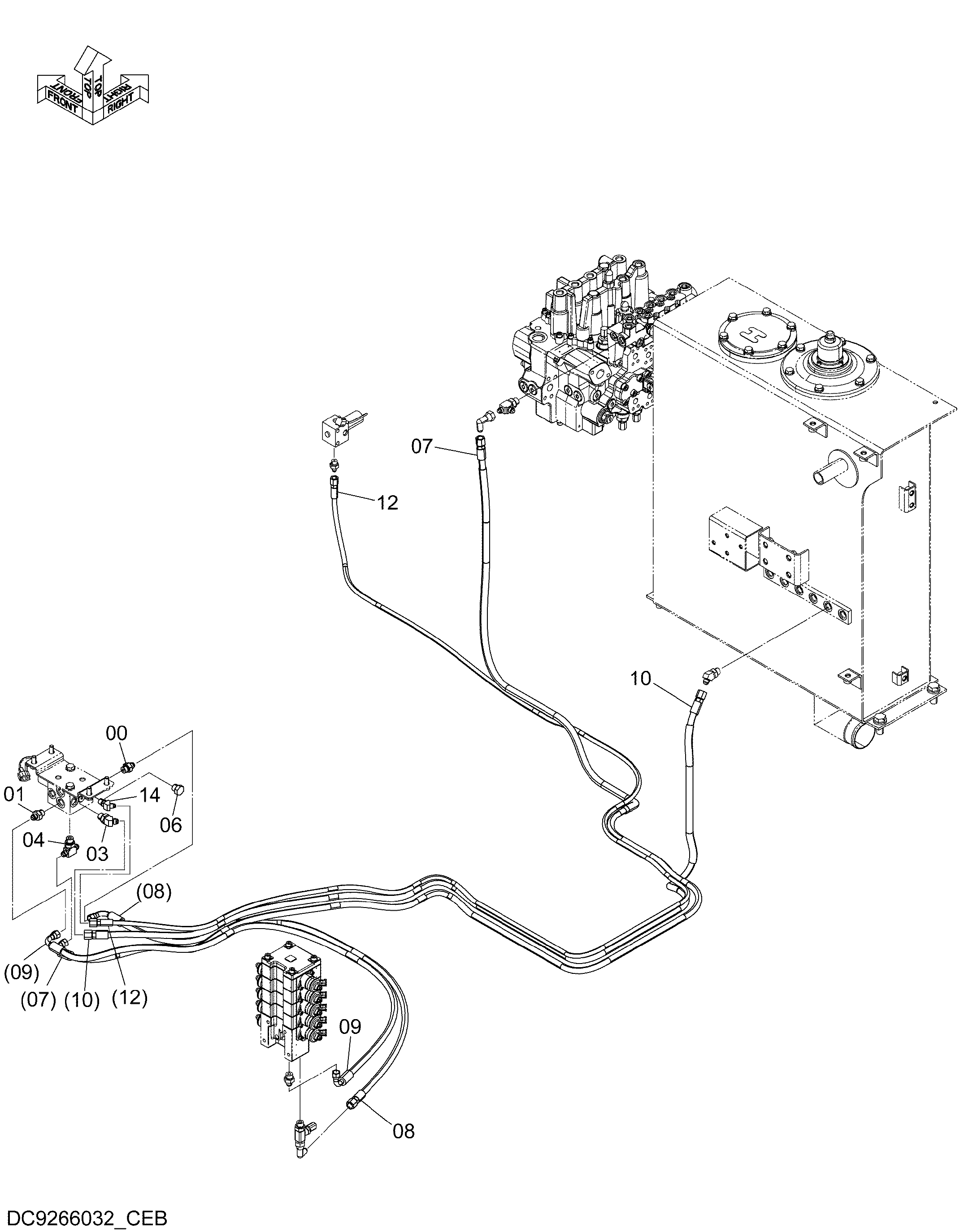

Заводская схема «Пилотные гидролинии (K)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261938 | Фильтр | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852533 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A885003 | Пробка | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9228740 | В сборе шланг | 1 |
| 07A | 4657056 | Шланг | 1 |
| 07B | 4327293 | Трубка спирал | 3 |
| 08 | 4649387 | Шланг (P3) | 1 |
| 09 | 4657112 | Шланг (T3) | 1 |
| 10 | 9228770 | В сборе шланг | 1 |
| 10A | 4649370 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 1 |
| 12 | 4677076 | Шланг (HT) | 1 |
| 14 | A852222 замена: 4351058 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4351058 | Фильтр | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
