Каталог запчастей HITACHI
Электрооборудование (E) — HITACHI ZX140W-3-AMS

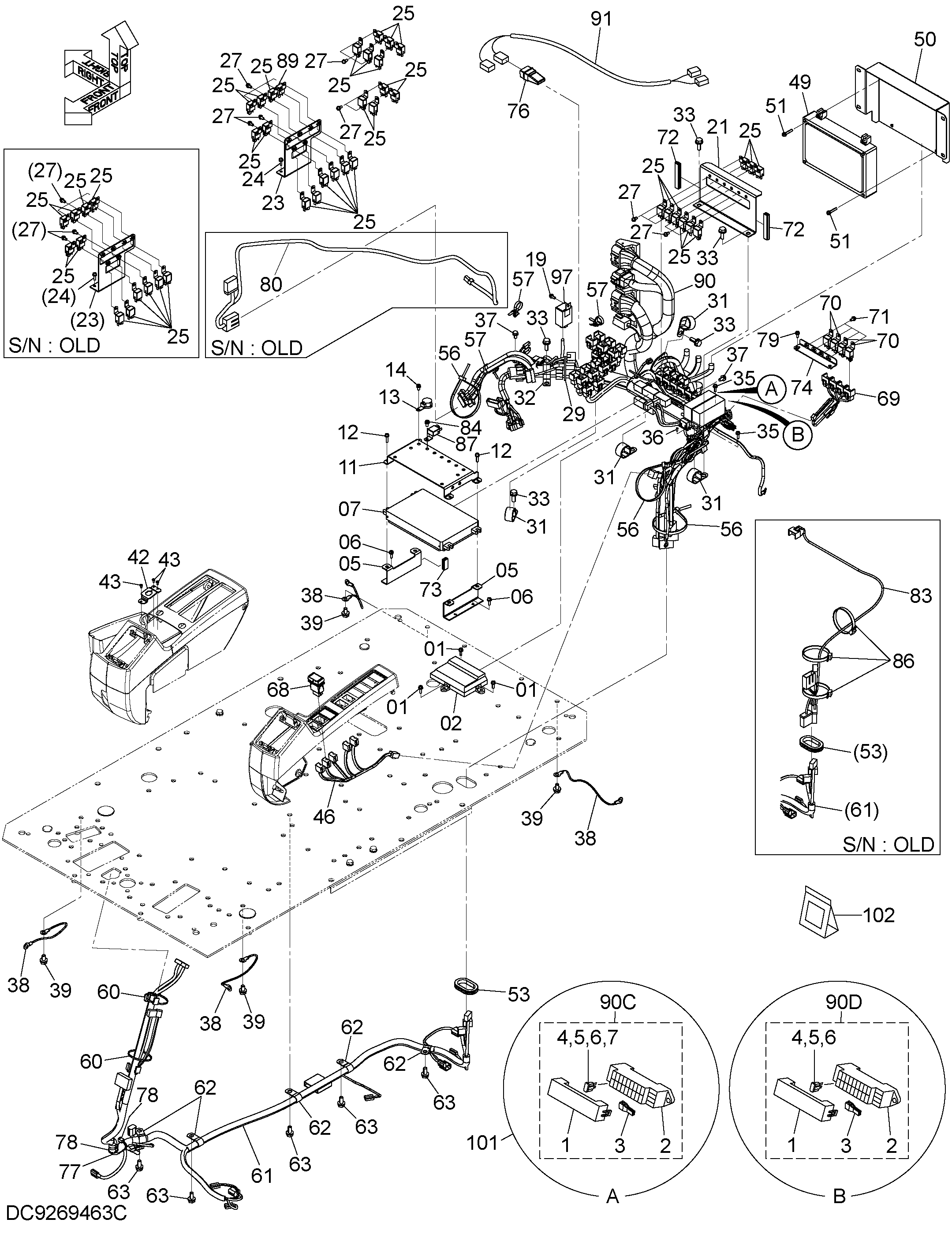

Заводская схема «Электрооборудование (E)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J460620 | Винт с шайбой | 3 |
| 02 | 4665567 | Контроллер | 1 |
| 05 | 8106153 | Кронштейн | 2 |
| 06 | J460620 | Винт с шайбой | 4 |
| 07 | 9274927 | Блок контроллер | 1 |
| 11 | 8106154 замена: YA40000701 | Кронштейн | 1 |
| 11 | YA40000701 | Кронштейн | 1 |
| 12 | J460625 | Винт с шайбой | 4 |
| 13 | 4297188 | Зуммер | 1 |
| 14 | J460614 | Винт с шайбой | 1 |
| 19 | J460616 | Винт с шайбой | 1 |
| 21 | 8101967 | Кронштейн | 1 |
| 23 | 8106303 | Кронштейн | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
| 25 | 4414207 | Реле | 31 |
| 25 | 4414207 | Реле | 30 |
| 27 | J460614 | Винт с шайбой | 17 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 31 | 4190291 | Зажим | 4 |
| 32 | 4190264 | Зажим | 1 |
| 33 | J271030 | Болт с шайбой | 5 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | J460620 | Винт с шайбой | 4 |
| 36 | J460310 | Винт с шайбой | 2 |
| 37 | J260816 | Болт с шайбой | 2 |
| 37A | J900816 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4464075 | Жгут проводов | 4 |
| 39 | J271020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 3106928 | Кронштейн | 1 |
| 43 | 4361800 | Самонарезающий винт | 3 |
| 46 | 3108085 | Жгут проводов | 1 |
| 49 | 9281267 | Блок контроллер | 1 |
| 50 | 7049302 | Крышка | 1 |
| 51 | J460635 | Винт с шайбой | 4 |
| 53 | 4357608 | Резиновая втулка | 1 |
| 56 | 4121859 | Ленточный зажим | 3 |
| 57 | 4254600 | Зажим | 3 |
| 60 | 4055312 | Ленточный зажим | 2 |
| 61 | 0005546 | Жгут проводов | 1 |
| 61A | 4456778 | Диод | 2 |
| 61B | 4611526 | Диод | 1 |
| 61C | 4611527 | Диод | 1 |
| 62 | 4190274 | Зажим | 5 |
| 63 | J271025 | Болт с шайбой | 5 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 68 | 4645140 | Выключатель | 1 |
| 69 | 3108274 | Жгут проводов | 1 |
| 70 | 4414207 | Реле | 4 |
| 71 | J460614 | Винт с шайбой | 4 |
| 72 | 4649377 | Резиновая прокладка | 2 |
| 73 | 4671802 | Резиновая прокладка | 1 |
| 74 | 8100850 | Кронштейн | 1 |
| 76 | 4669723 замена: 4703788 | Резистор | 1 |
| 76 | 4703788 | Резистор | 1 |
| 77 | 4671756 | Резиновая прокладка | 1 |
| 78 | 4055312 | Ленточный зажим | 2 |
| 79 | J460616 | Винт с шайбой | 2 |
| 80 | 3111518 | Жгут проводов | 1 |
| 83 | 2056903 | Жгут проводов | 1 |
| 84 | J460614 | Винт с шайбой | 1 |
| 86 | 4055312 | Ленточный зажим | 3 |
| 87 | 4414207 | Реле | 1 |
| 89 | 4709221 | Реле | 1 |
| 90 | 0005544 замена: 0005959 | Жгут проводов | 1 |
| 90 | 0005959 замена: 0006109 | Жгут проводов | 1 |
| 90 | 0006109 замена: 0007759 | Жгут проводов | 1 |
| 90 | 0007759 | Жгут проводов | 1 |
| 90A | 4456778 | Диод | 12 |
| 90B | 4611526 | Диод | 10 |
| 90C1 | 4648583 | Крышка | 1 |
| 90C2 | 4456735 | Короб предохранитель | 1 |
| 90C3 | 4436737 | Пуллер | 1 |
| 90C4 | 4428910 | Предохранитель | 9 |
| 90C5 | 4428911 | Предохранитель | 8 |
| 90C6 | 4436736 | Предохранитель | 2 |
| 90C7 | 4639136 | Предохранитель | 1 |
| 90D1 | 4668950 | Крышка | 1 |
| 90D2 | 4456735 | Короб предохранитель | 1 |
| 90D3 | 4436737 | Пуллер | 1 |
| 90D4 | 4428910 | Предохранитель | 3 |
| 90D5 | 4428911 | Предохранитель | 16 |
| 90D6 | 4438015 | Предохранитель | 1 |
| 90E | 4456778 | Диод | 4 |
| 90F | 4611526 | Диод | 1 |
| 90G | 4675099 | Диод | 1 |
| 91 | 3116992 | Жгут проводов | 1 |
| 97 | 4413974 замена: 4695509 | Фласхер | 1 |
| 97 | 4695509 | Фласхер | 1 |
| 101 | 4460037 | Короб предохранитель | 1 |
| 102 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
