Крышка (3) — HITACHI ZX140W-3-AMS

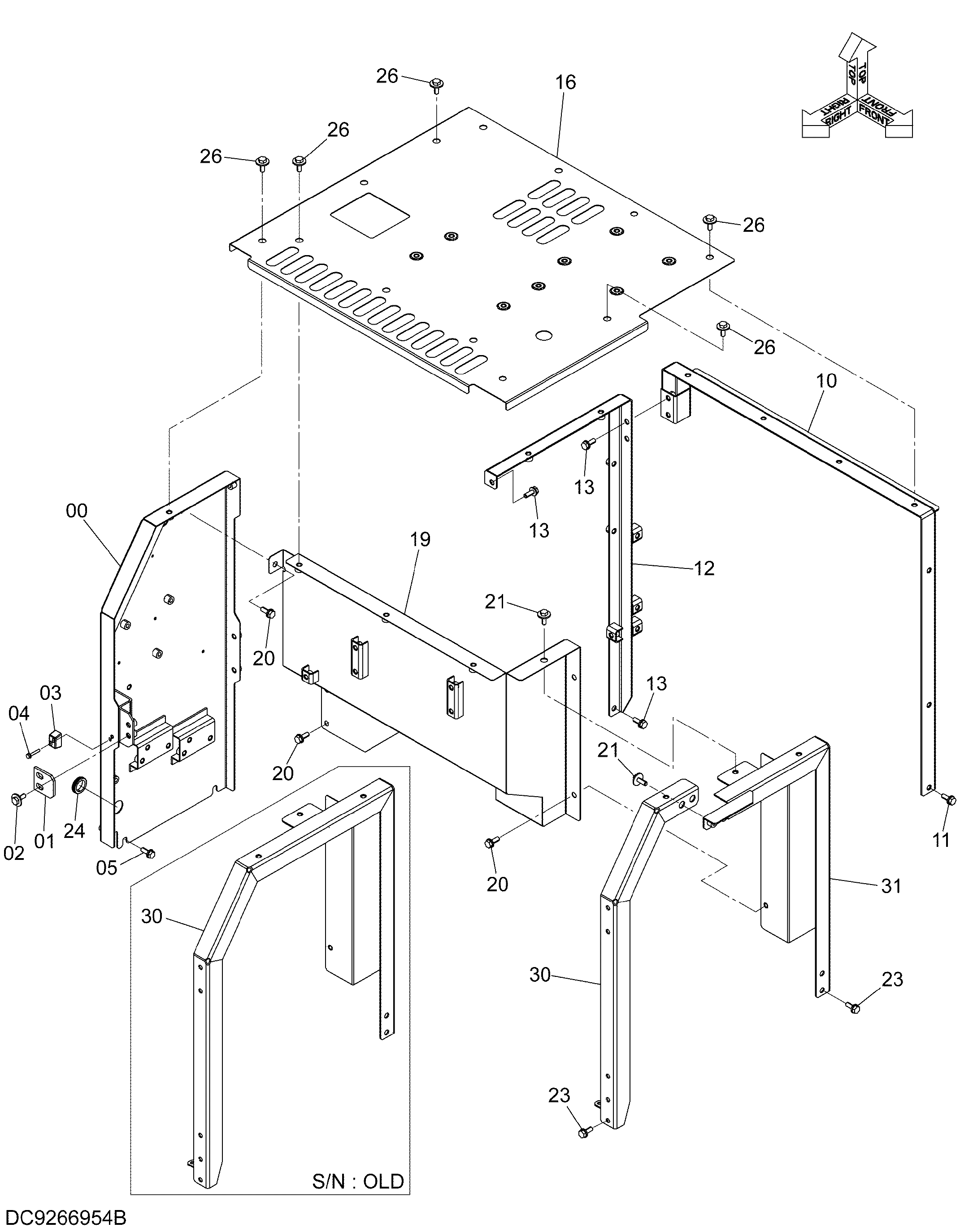

Заводская схема «Крышка (3)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051124 | Крышка | 1 |
| 01 | 4638905 | Ограничитель | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4652573 | Ограничитель | 1 |
| 04 | J260635 | Болт с шайбой | 2 |
| 04A | J900635 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 10 | 7051164 | Опора | 1 |
| 11 | J271030 | Болт с шайбой | 1 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 8106256 | Опора | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 7051161 | Крышка | 1 |
| 19 | 7051890 | Крышка | 1 |
| 20 | J271030 | Болт с шайбой | 5 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 21 | J281030 | Болт с шайбой | 3 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 23 | J271030 | Болт с шайбой | 3 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4146559 | Резиновая втулка | 1 |
| 26 | J281030 | Болт с шайбой | 12 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 30 | 7051881 замена: 8114680 | Опора | 1 |
| 30 | 8114680 | Опора | 1 |
| 31 | 7055493 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
