Рулевое управление трубопроводы (верхняя платформа)(2) — HITACHI ZX140W-3-AMS

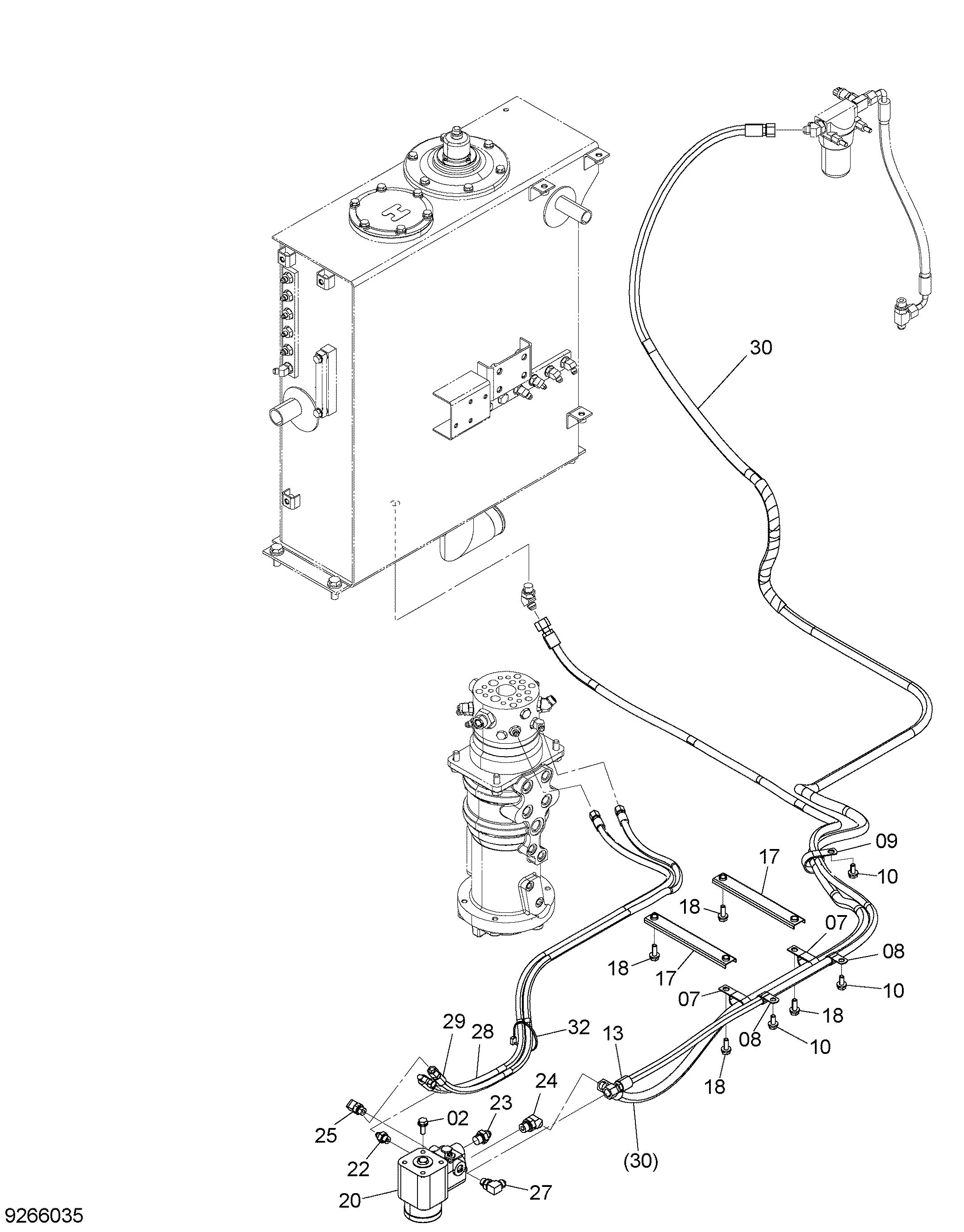

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)(2)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | 4190266 | Зажим | 2 |
| 08 | 4190274 | Зажим | 2 |
| 09 | 4190291 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 3 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4650343 | Шланг (TS) | 1 |
| 17 | 9767163 | Хомут шланга | 2 |
| 18 | J271030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4674479 | Клапан рулевого управления | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852244 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852334 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4674115 | Шланг (8) | 1 |
| 29 | 4651600 | Шланг (9) | 1 |
| 30 | 9280902 | Шланг в сборе | 1 |
| 30A | 4674116 | Шланг (AP) | 1 |
| 30B | 4327294 | Трубка спирал | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
