Ковш остановка клапан трубопроводы (3.01m рукоять)[EU] — HITACHI ZX140W-3-AMS
Заводская схема «Ковш остановка клапан трубопроводы (3.01m рукоять)[EU]» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

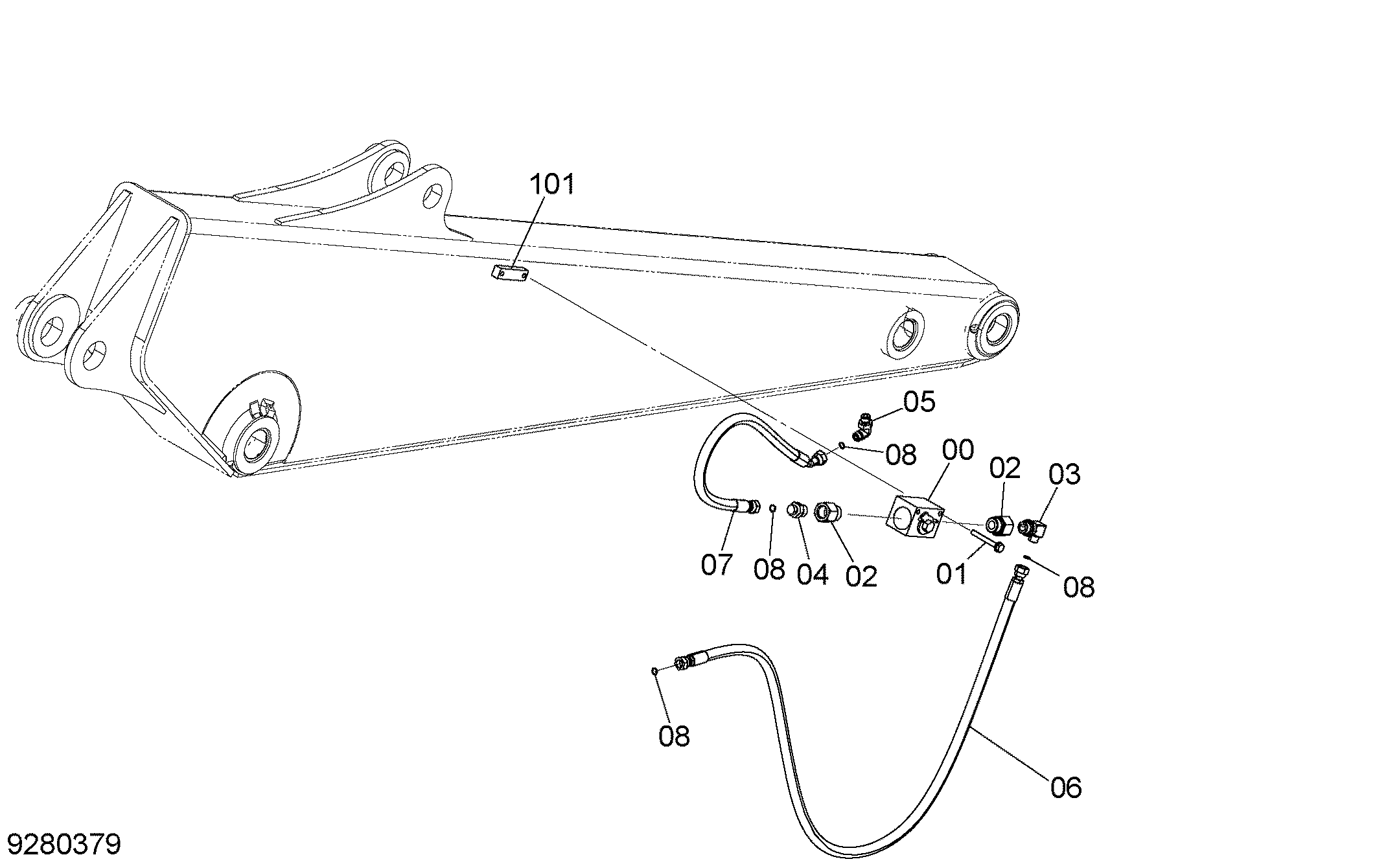

![Схема Ковш остановка клапан трубопроводы (3.01m рукоять)[EU] HITACHI ZX140W-3-AMS](/catalog-drawings/fc/fc0591d0-95aa-4d86-8435-9a874ba664b3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4263448 | Переходник S | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853364 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853164 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4666173 | Шланг | 1 |
| 07 | 4674470 | Шланг | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 4 |
| 101 | 4429829 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
