Напорные трубопроводы — HITACHI ZX140W-3-AMS

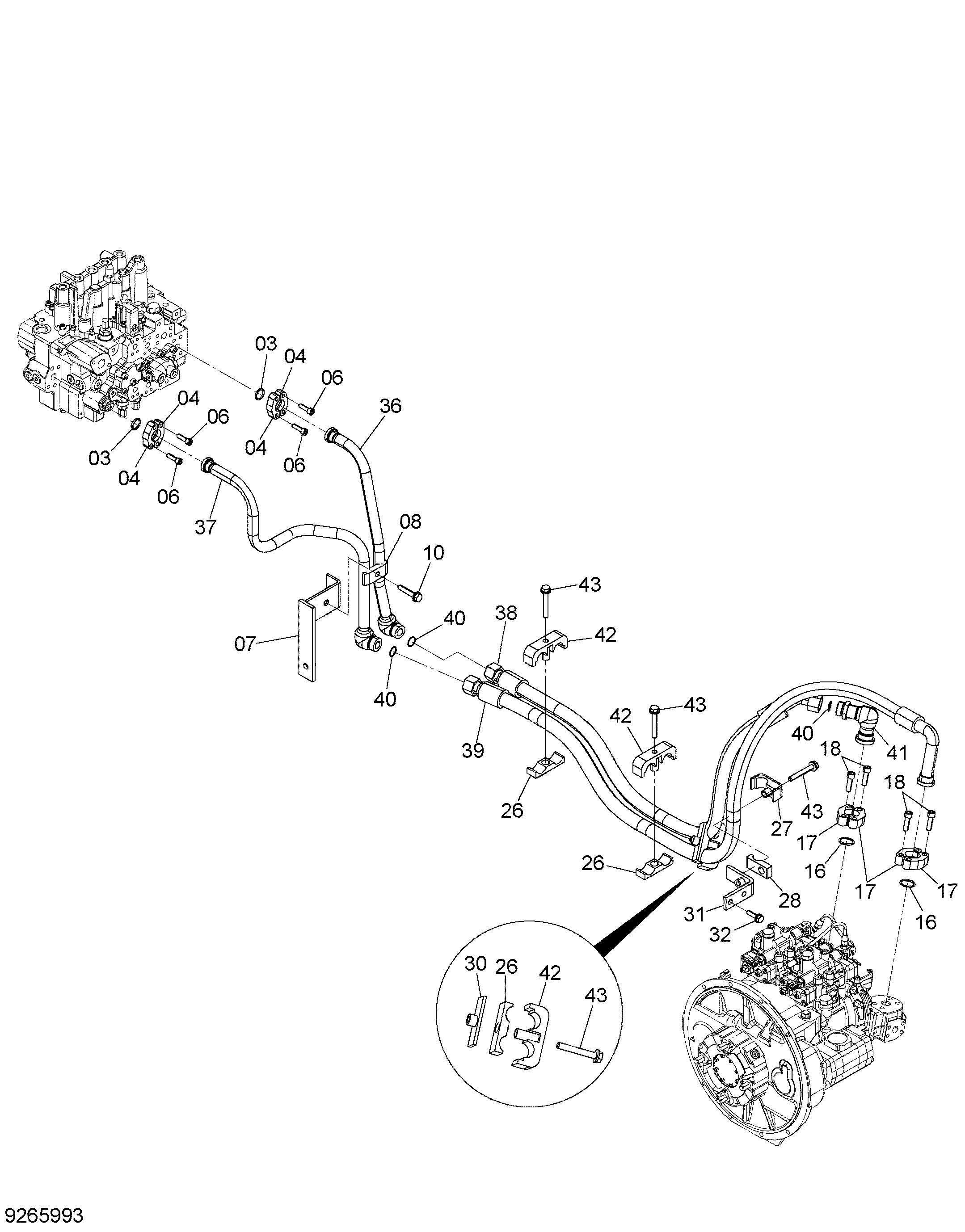

Заводская схема «Напорные трубопроводы» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 4506459 | Разъёмный фланец | 4 |
| 06 | J781035 | Болт с внутренним шестигранником | 8 |
| 07 | 8105552 | Кронштейн | 1 |
| 08 | 4189859 | Хомут трубки | 1 |
| 10 | J271265 | Болт с шайбой | 1 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 16 | 966993 | Уплотнительное кольцо | 2 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | J781240 | Болт с внутренним шестигранником | 8 |
| 26 | 3072291 | Резиновая прокладка | 3 |
| 27 | 8085521 | Хомут | 1 |
| 28 | 4462051 | Резиновая прокладка | 1 |
| 30 | 9768145 | Кронштейн | 1 |
| 31 | 9766956 | Кронштейн | 1 |
| 32 | J271040 | Болт с шайбой | 2 |
| 32A | J901040 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 36 | 8111350 | Трубка | 1 |
| 37 | 8111351 | Трубка | 1 |
| 38 | 4676799 | Шланг | 1 |
| 39 | 4676798 | Шланг | 1 |
| 40 | 4187328 | Уплотнительное кольцо | 3 |
| 41 | 9748520 | Угловой штуцер | 1 |
| 42 | 8061722 | Хомут | 3 |
| 43 | J271285 | Болт с шайбой | 4 |
| 43A | J901285 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
