Тормоз трубопроводы (водило) — HITACHI ZX140W-3-AMS

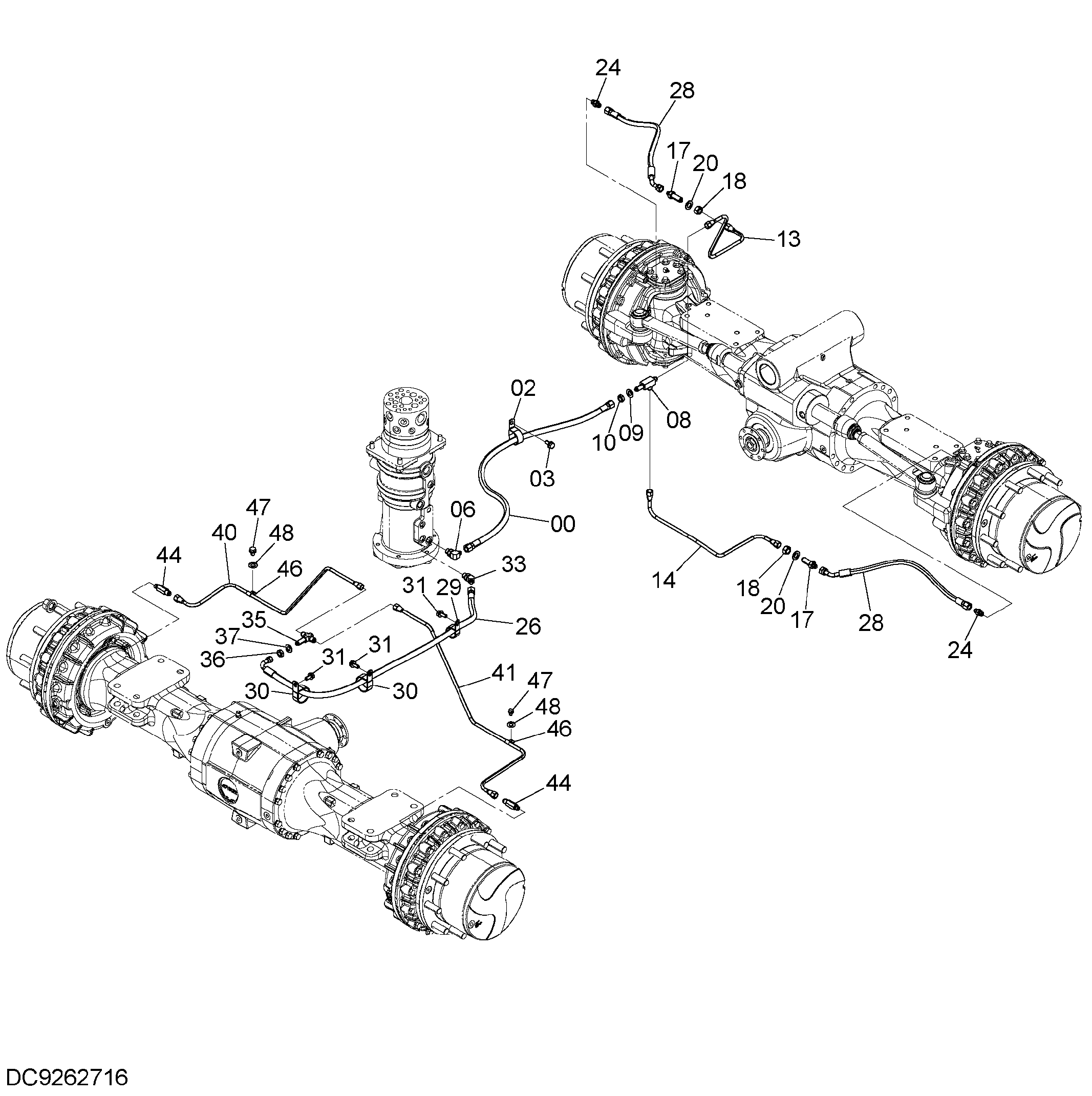

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259845 | Шланг в сборе | 1 |
| 00A | 4649201 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 2 |
| 02 | 4193848 | Зажим | 1 |
| 03 | J271025 | Болт с шайбой | 1 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 3048482 | Тройник | 1 |
| 09 | A590114 | Плоская шайба | 1 |
| 10 | 4202531 | Гайка | 1 |
| 13 | 3107652 | Трубка | 1 |
| 14 | 3107651 | Трубка | 1 |
| 17 | 4183224 | Адаптер | 2 |
| 18 | J952016 | Гайка | 2 |
| 20 | A590116 | Плоская шайба | 2 |
| 24 | 4489346 | Адаптер | 2 |
| 24A | 4506412 | Уплотнительное кольцо | 1 |
| 26 | 9266291 | Шланг в сборе | 1 |
| 26A | 4315342 | Шланг | 1 |
| 26B | 4327294 | Трубка спирал | 2 |
| 28 | 4678274 | Шланг | 2 |
| 29 | 4190291 | Зажим | 1 |
| 30 | 4190265 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 3 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | A852233 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4280282 | Тройник | 1 |
| 36 | 4202531 | Гайка | 1 |
| 37 | A590114 | Плоская шайба | 1 |
| 40 | 3107776 | Трубка | 1 |
| 41 | 3107777 | Трубка | 1 |
| 44 | 4650527 | Адаптер | 2 |
| 44A | 4506412 | Уплотнительное кольцо | 1 |
| 46 | YA00005202 | Зажим трубка | 2 |
| 47 | J900610 | Болт | 2 |
| 48 | YA00005203 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
