Отвал, аутригер трубопроводы (задний боковой) — HITACHI ZX140W-3-AMS

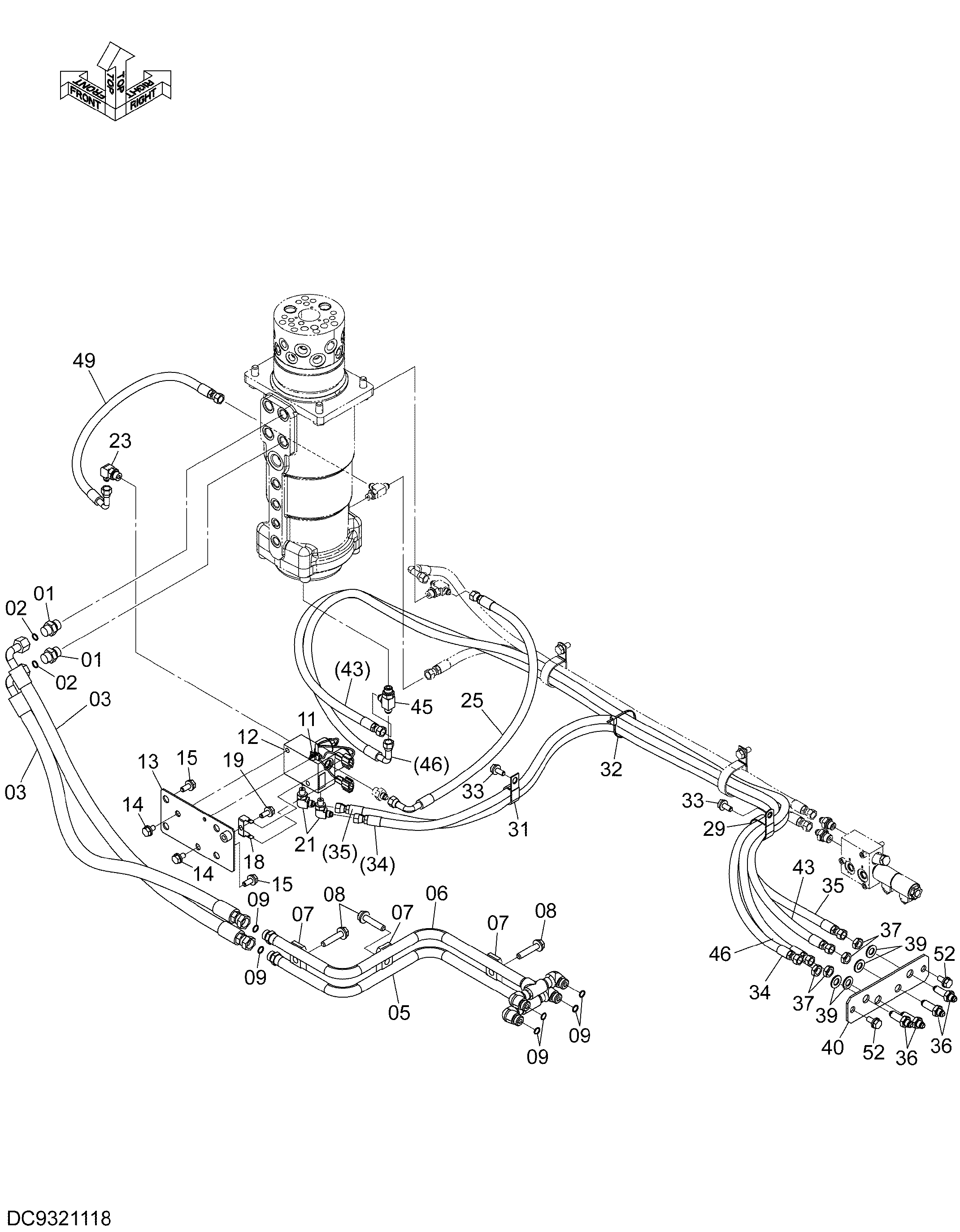

Заводская схема «Отвал, аутригер трубопроводы (задний боковой)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | 9323887 | В сборе шланг | 2 |
| 03A | 4667389 | Шланг | 1 |
| 03B | 4327294 | Трубка спирал | 2 |
| 05 | 8125323 | Трубка | 1 |
| 06 | 8125322 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 3 |
| 08 | J271260 | Болт с шайбой | 3 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 6 |
| 11 | 4254600 | Зажим | 1 |
| 12 | 4463199 | Электромагнитный клапан | 1 |
| 13 | 9765720 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4602634 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | A852323 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9223933 | В сборе шланг | 1 |
| 25A | 4489631 | Шланг | 1 |
| 25B | 4327293 | Трубка спирал | 1 |
| 29 | 4193848 | Зажим | 1 |
| 31 | 4190282 | Зажим | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 9323888 | В сборе шланг | 1 |
| 34A | 4456555 | Шланг | 1 |
| 34B | 4327293 | Трубка спирал | 3 |
| 35 | 9323889 | В сборе шланг | 1 |
| 35A | 4456556 | Шланг | 1 |
| 35B | 4327293 | Трубка спирал | 3 |
| 36 | 4202532 | Адаптер | 4 |
| 37 | 4202531 | Гайка | 4 |
| 39 | A590114 | Плоская шайба | 4 |
| 40 | 4649163 | Пластина | 1 |
| 43 | YA60009506 | В сборе шланг | 1 |
| 43A | 4687698 | Шланг | 1 |
| 43B | 4327293 | Трубка спирал | 4 |
| 45 | A852433 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 9260397 | Шланг в сборе | 1 |
| 46A | 4604696 | Шланг | 1 |
| 46B | 4327293 | Трубка спирал | 5 |
| 49 | YA60005018 | В сборе шланг | 1 |
| 49A | YA00004003 | Шланг | 1 |
| 49B | 4327293 | Трубка спирал | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
