Позиционирование трубопроводы (2) — HITACHI ZX140W-3-AMS

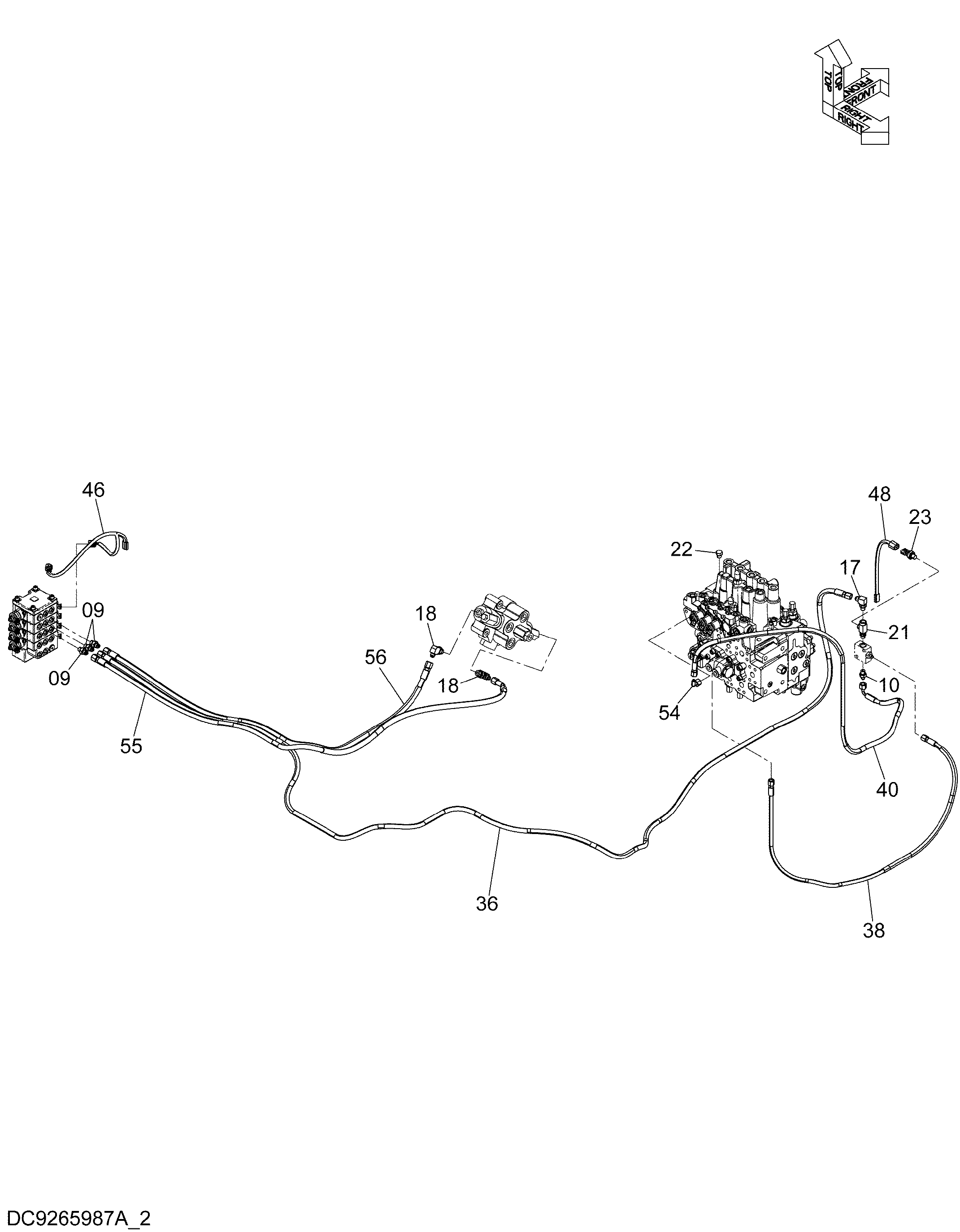

Заводская схема «Позиционирование трубопроводы (2)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A852123 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4454002 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4436535 | Датчик давления | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4657162 | Шланг (BS) | 1 |
| 38 | 9265908 | Шланг в сборе | 1 |
| 38A | 4481346 | Шланг (SJ) | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 40 | 9270661 | Шланг в сборе | 1 |
| 40A | 4661961 | Шланг (DD) | 1 |
| 40B | 4327293 | Защитный кожух | 2 |
| 46 | 4654612 | Жгут проводов | 1 |
| 48 | 4660187 | Жгут проводов | 1 |
| 54 | 4346096 замена: A852322 | Унион S | 1 |
| 54 | A852322 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 9283495 | Шланг в сборе | 1 |
| 55A | 4676580 | Шланг (31) | 1 |
| 55B | 4327293 | Защитный кожух | 2 |
| 56 | 9283496 | Шланг в сборе | 1 |
| 56A | 4676581 | Шланг (32) | 1 |
| 56B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
