Кондиционер (1) — HITACHI ZX140W-3-AMS

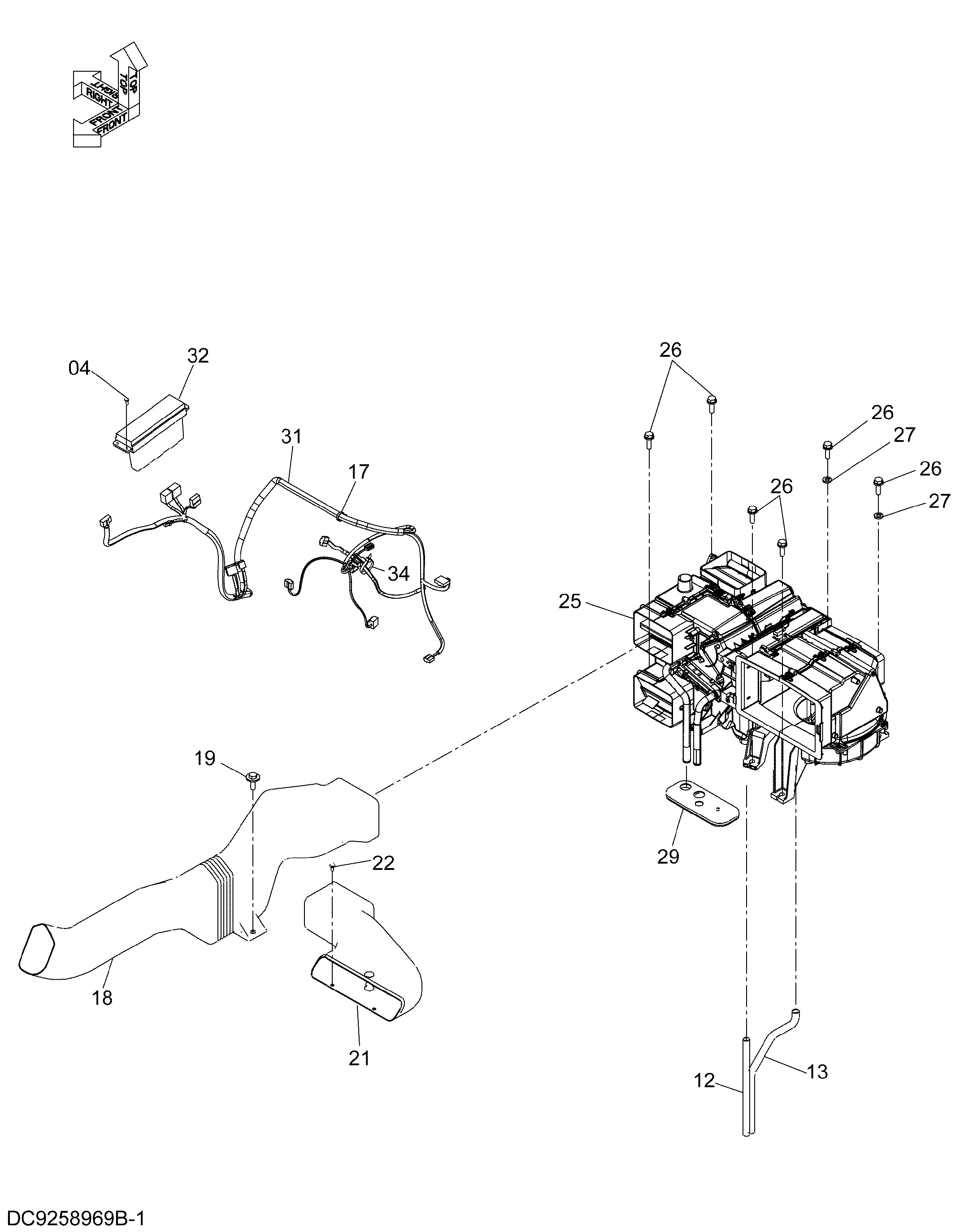

Заводская схема «Кондиционер (1)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J460516 | Винт с шайбой | 4 |
| 12 | 4430870 | Шланг | 1 |
| 13 | 4430871 | Шланг | 1 |
| 17 | 4475769 | Зажим | 1 |
| 18 | 4636094 | Воздуховод | 1 |
| 19 | J281035 | Болт с шайбой | 1 |
| 19A | J901035 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 4636096 | Воздуховод | 1 |
| 22 | J460616 | Винт с шайбой | 2 |
| 25 | 4713659 | Аиркон блок | 1 |
| 26 | J281035 | Болт с шайбой | 6 |
| 26A | J901035 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | J217083 | Шайба | 2 |
| 29 | 2058816 | Резиновая втулка | 1 |
| 31 | 1036639 | Жгут проводов | 1 |
| 32 | 4713980 | Контроллер | 1 |
| 34 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
