Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(3/4"X1") — HITACHI ZX140W-3-AMS

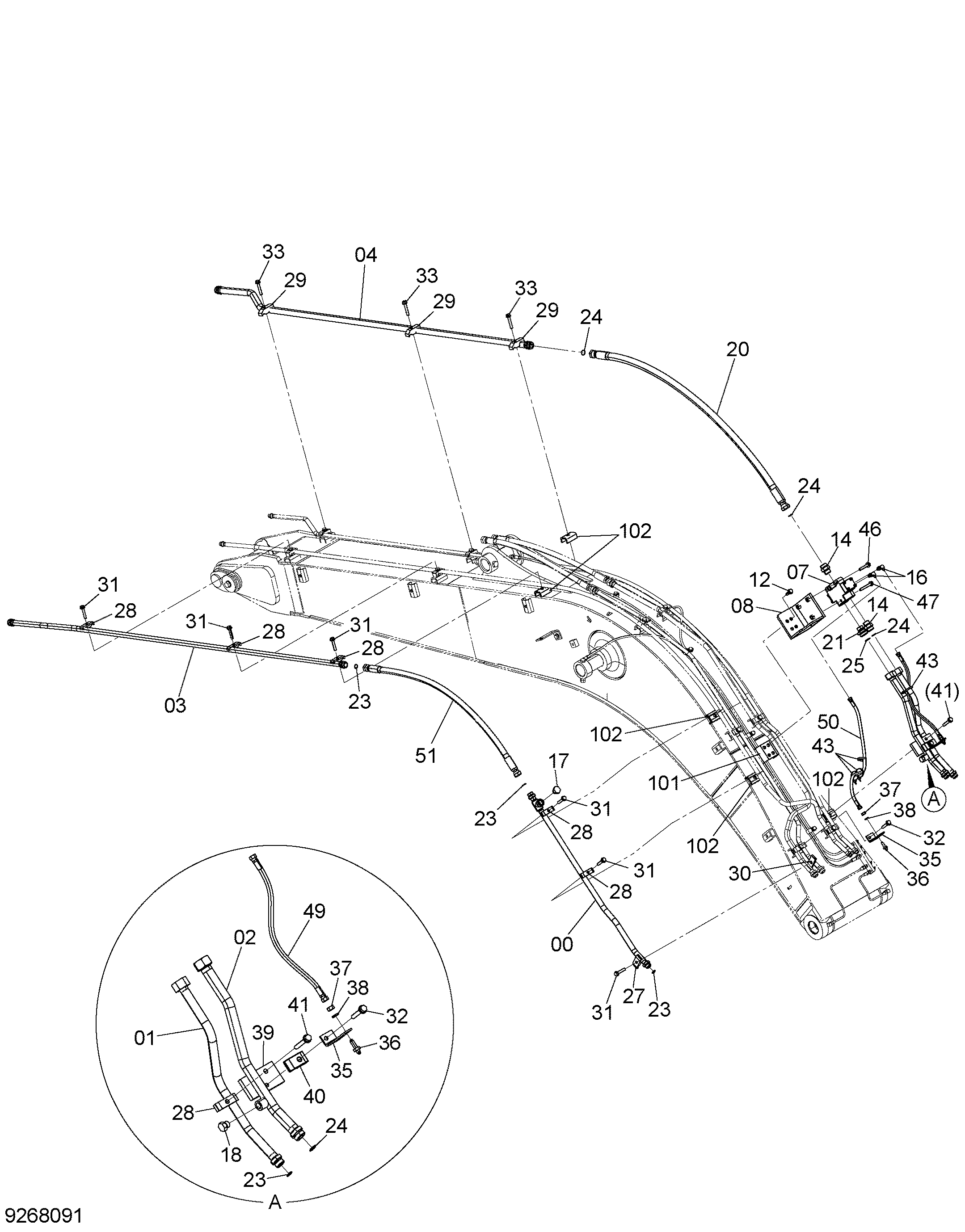

Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(3/4"X1")» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106458 | Трубка | 1 |
| 01 | 8106351 | Трубка | 1 |
| 02 | 8106352 | Трубка | 1 |
| 03 | 8082279 | Трубка | 1 |
| 04 | 8087760 | Трубка | 1 |
| 07 | 4626057 | Клапан селектор | 1 |
| 08 | 8106486 | Кронштейн | 1 |
| 12 | J271245 | Болт с шайбой | 4 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | A853188 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A885006 | Пробка | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4659685 | Шланг | 1 |
| 21 | 4205196 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 4 |
| 24 | 4187328 | Уплотнительное кольцо | 4 |
| 25 | 4187329 | Уплотнительное кольцо | 1 |
| 27 | 4189859 | Хомут трубки | 1 |
| 28 | 4141806 | Хомут трубки | 6 |
| 29 | 4485222 | Хомут трубки | 3 |
| 30 | 9766211 | Седло винта | 1 |
| 31 | J271265 | Болт с шайбой | 6 |
| 31A | J901265 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271270 | Болт с шайбой | 2 |
| 32A | J901270 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271275 | Болт с шайбой | 3 |
| 33A | J901275 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4659585 | Кронштейн | 2 |
| 36 | 4248117 | Адаптер | 2 |
| 37 | 4209198 | Гайка | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | 4601862 | Кронштейн | 1 |
| 40 | 4190127 | Хомут трубки | 1 |
| 41 | J271280 | Болт с шайбой | 1 |
| 41A | J901280 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4055312 | Ленточный зажим | 4 |
| 46 | J271265 | Болт с шайбой | 2 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | J271290 | Болт с шайбой | 1 |
| 47A | J901290 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 49 | 9273710 | Шланг в сборе | 1 |
| 49A | 4269793 | Шланг | 1 |
| 49B | 4327293 | Трубка спирал | 1 |
| 50 | 9273762 | Шланг в сборе | 1 |
| 50A | 4269796 | Шланг | 1 |
| 50B | 4327293 | Трубка спирал | 2 |
| 51 | 4671329 | Шланг | 1 |
| 101 | 9766842 | Кронштейн | 1 |
| 102 | 9765301 | Седло винта | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
