Каталог запчастей HITACHI
Кондиционер (2) — HITACHI ZX140W-3-AMS

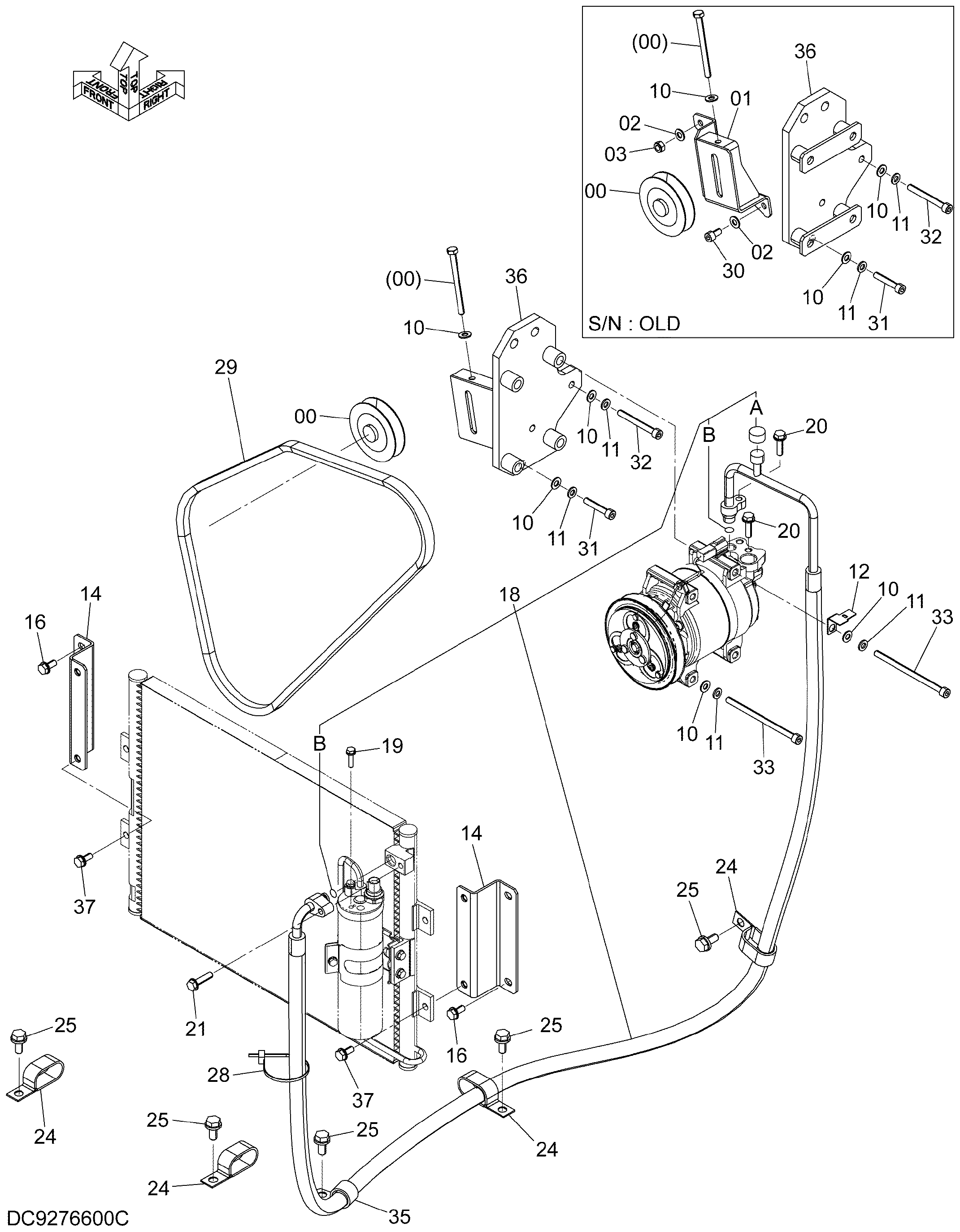

Заводская схема «Кондиционер (2)» для HITACHI ZX140W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346770 | Шкив | 1 |
| 01 | 8106655 замена: 7054087 | Кронштейн | 1 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | 4252898 | U-образная гайка | 1 |
| 10 | A590108 | Плоская шайба | 9 |
| 11 | A590908 | Пружинная шайба | 8 |
| 12 | 4355515 | Кронштейн | 1 |
| 14 | 9766232 | Кронштейн | 2 |
| 16 | J260820 | Болт с шайбой | 4 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4655817 | Шланг | 1 |
| 18A | 4370247 | Колпачок | 1 |
| 18B | 4421946 | Уплотнительное кольцо | 2 |
| 19 | J260625 | Болт с шайбой | 1 |
| 19A | J900625 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | J260830 | Болт с шайбой | 2 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260835 | Болт с шайбой | 1 |
| 21A | J900835 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 24 | 4192034 | Зажим | 4 |
| 25 | J271025 | Болт с шайбой | 5 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 4686087 | Ремень V | 1 |
| 30 | 4671065 | Болт с внутренним шестигранником | 1 |
| 31 | 4671066 | Болт с внутренним шестигранником | 2 |
| 32 | 4671067 | Болт с внутренним шестигранником | 2 |
| 33 | 4671068 | Болт с внутренним шестигранником | 4 |
| 35 | 4190263 | Зажим | 1 |
| 36 | 7051802 замена: 7054087 | Кронштейн | 1 |
| 36 | 7054087 | Кронштейн | 1 |
| 37 | J260820 | Болт с шайбой | 4 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX140W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
