Крышка (1-4)(навес) — HITACHI ZX14-3CKD

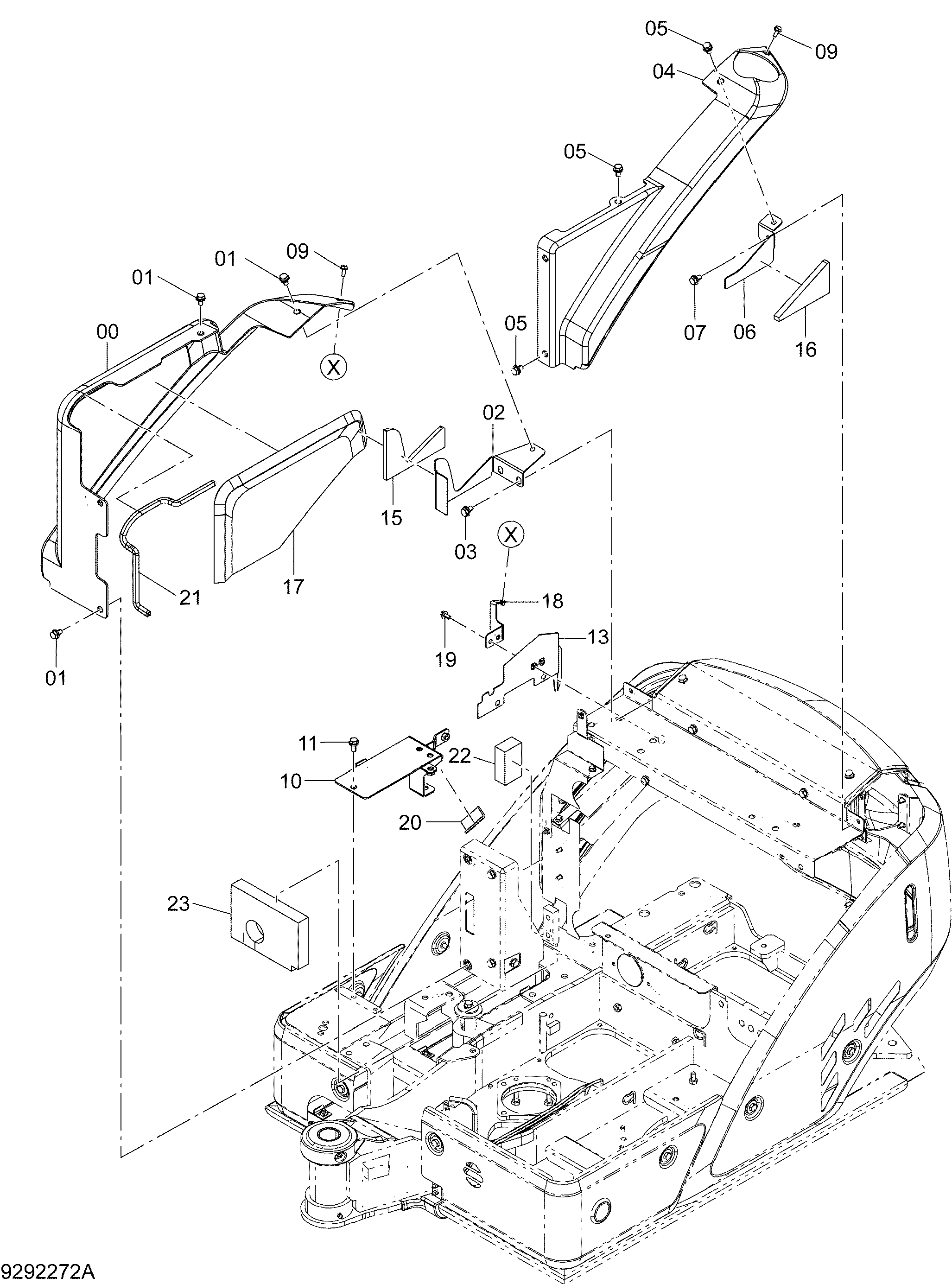

Заводская схема «Крышка (1-4)(навес)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054713 | Крышка | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8114135 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 7054715 | Крышка | 1 |
| 05 | J271020 | Болт с шайбой | 3 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 8114081 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 1 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 09 | 4709038 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | 4295657 | Плоская шайба | 1 |
| 10 | 8113409 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8114238 | Крышка уплотнение | 1 |
| 15 | 4686970 | Резиновая прокладка | 1 |
| 16 | 4686971 | Резиновая прокладка | 1 |
| 17 | 4695631 | Резиновая прокладка | 1 |
| 18 | 8118840 | Кронштейн | 1 |
| 19 | J260820 | Болт с шайбой | 3 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 19 | J260820 | Болт с шайбой | 2 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4683782 | Резиновая прокладка | 1 |
| 21 | 4679310 | Амортизатор | 1 |
| 22 | 4695691 | Резиновая прокладка | 1 |
| 23 | 4695692 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
