Облицовка (1-1) — HITACHI ZX14-3CKD

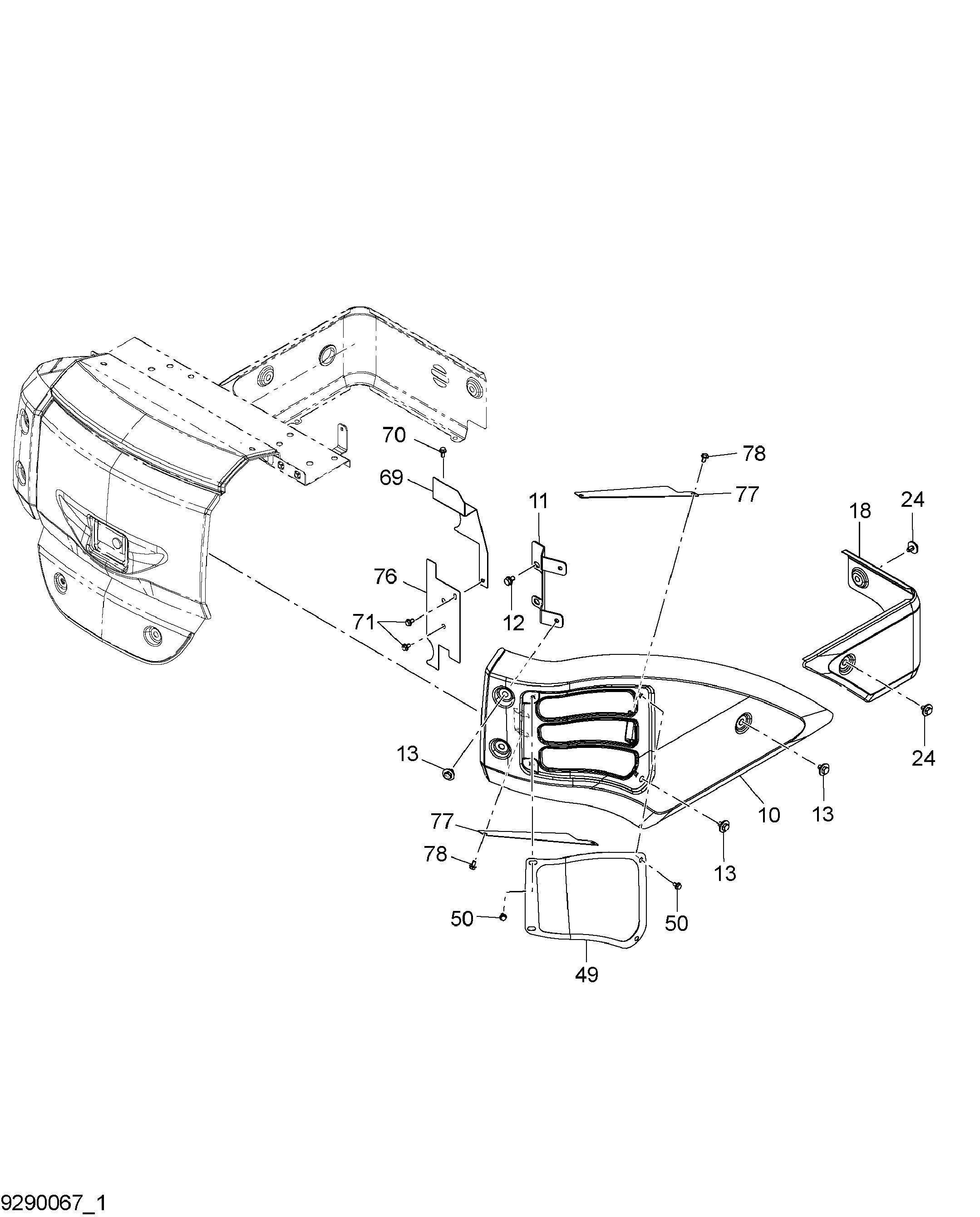

Заводская схема «Облицовка (1-1)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 6026276 | Крышка боковой | 1 |
| 11 | 8113985 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281020 | Болт с шайбой | 4 |
| 13A | J901020 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 18 | 2054426 | Крышка передний | 1 |
| 24 | J281020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 49 | 7055216 | Сетка | 1 |
| 50 | J260816 | Болт с шайбой | 4 |
| 50A | J900816 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 69 | 8116528 | Кронштейн | 1 |
| 70 | J260820 | Болт с шайбой | 1 |
| 70A | J900820 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J260816 | Болт с шайбой | 3 |
| 71A | J900816 | Болт | 1 |
| 71B | A590108 | Плоская шайба | 1 |
| 76 | 4701469 | Пластина | 1 |
| 77 | 3116466 | Лоувер | 2 |
| 78 | J260816 | Болт с шайбой | 4 |
| 78A | J900816 | Болт | 1 |
| 78B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
