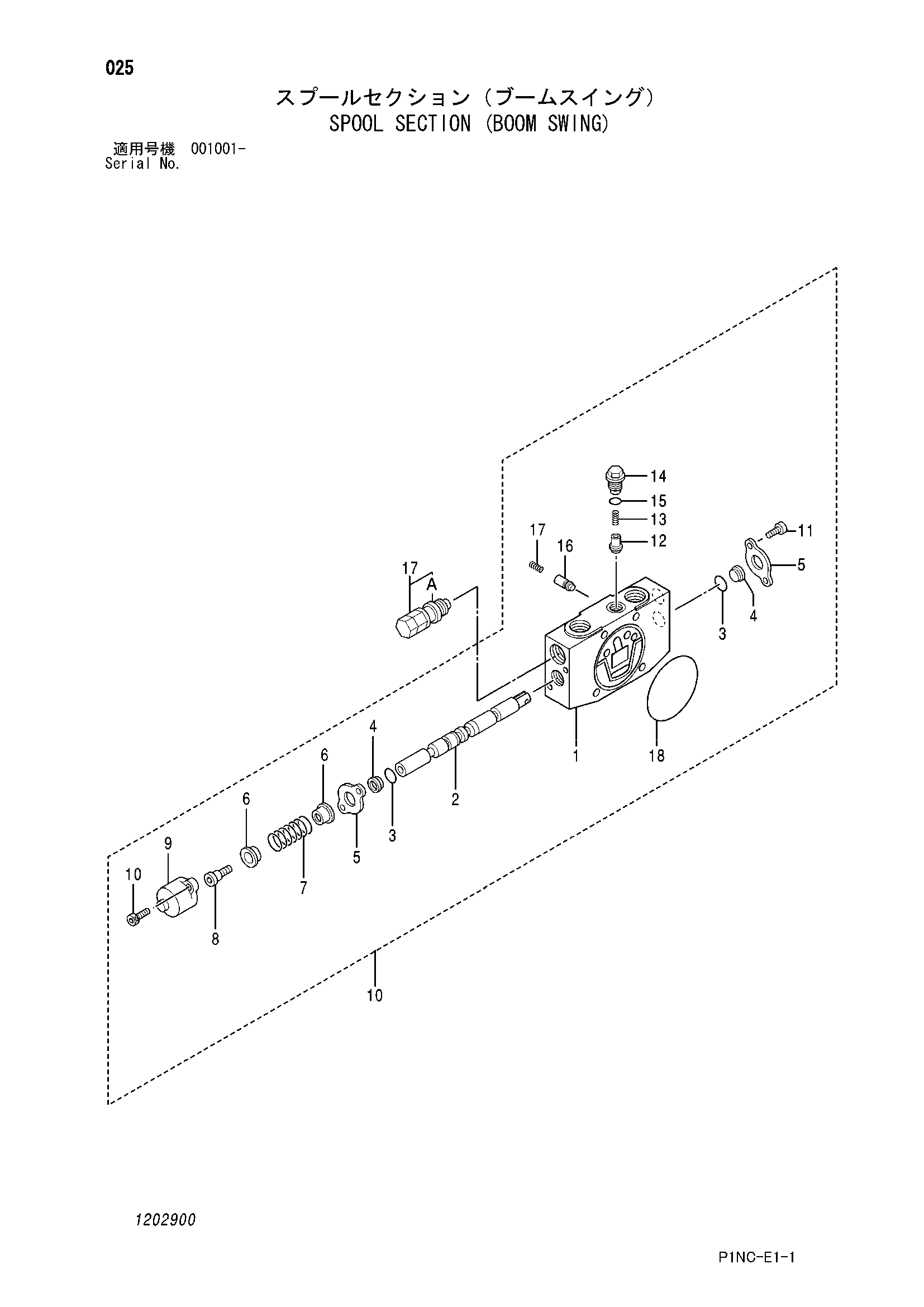

Золотник секция (стрела поворот) — HITACHI ZX14-3CKD
Заводская схема «Золотник секция (стрела поворот)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4700408 | Секция | 1 |
| 10-3 | 0187503 | Уплотнительное кольцо | 2 |
| 10-4 | 4038963 | Стеклоочиститель | 2 |
| 10-5 | 1121201 | Пластина уплотнение | 2 |
| 10-6 | 0103009 | Сиденье | 2 |
| 10-7 | 1121202 | Пружина | 1 |
| 10-8 | 1121203 | Винт | 1 |
| 10-9 | 4677313 | Колпачок | 1 |
| 10-10 | 0429306 | Болт с внутренним шестигранником | 2 |
| 10-11 | 0219012 | Винт | 2 |
| 10-12 | 0801305 | Тарельчатый клапан | 1 |
| 10-13 | 0801306 | Пружина | 1 |
| 10-14 | 0801307 | Пробка | 1 |
| 10-15 | 957366 | Уплотнительное кольцо | 1 |
| 10-16 | 0801502 | Тарельчатый клапан | 1 |
| 10-17 | 0219010 | Пружина | 1 |
| 10-18 | 0801203 | Уплотнительное кольцо | 1 |
| 17 | 0848901 | Клапан | 1 |
| 17A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
