Гидролинии хода [EU] — HITACHI ZX14-3CKD

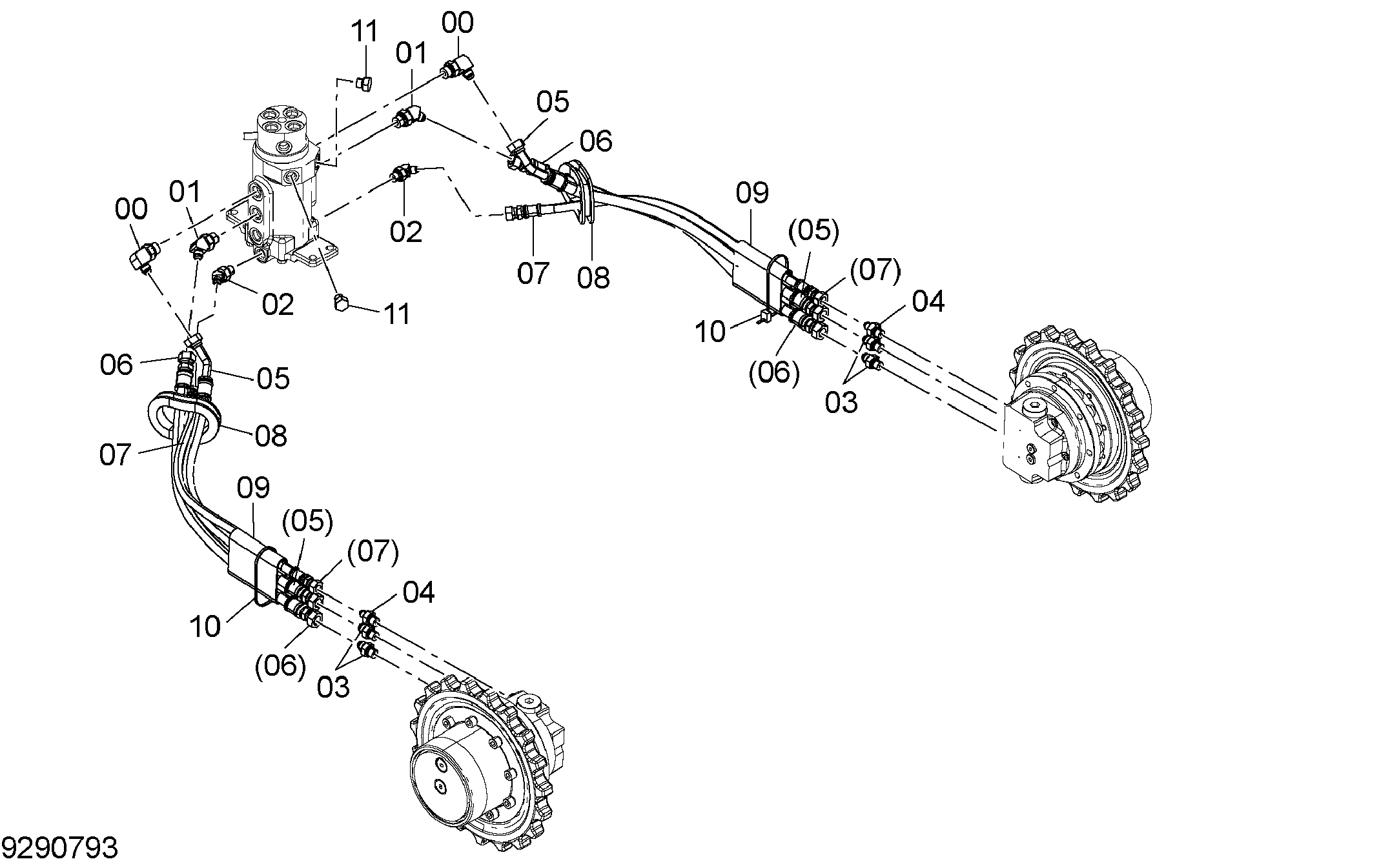

Заводская схема «Гидролинии хода [EU]» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии хода [EU] HITACHI ZX14-3CKD](/catalog-drawings/0b/0bcea7ce-c278-4960-a54e-5ba3e8705080.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852233 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852222 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4684574 | Шланг | 2 |
| 06 | 4684575 | Шланг | 2 |
| 07 | 4684576 | Пластиковый шланг | 2 |
| 08 | 4253889 | Резиновая втулка | 2 |
| 09 | 4279255 | Крышка | 2 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 11 | 4093624 | Пробка | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
