Гидроцилиндр отвала — HITACHI ZX14-3CKD

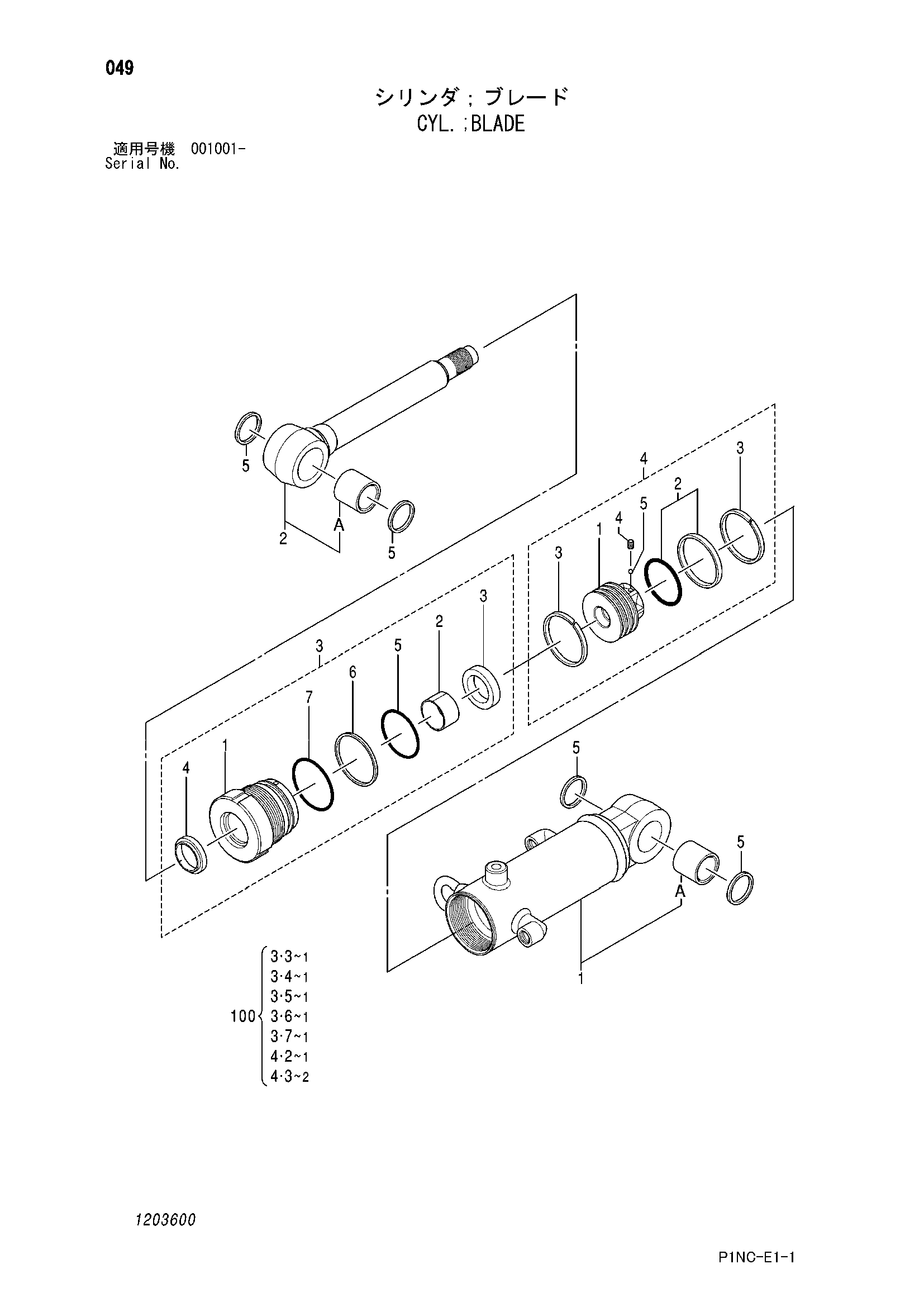

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4683459 | Гидроцилиндр отвала | 1 | |
| 1 | 1203601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4359869 | Втулка | 1 |
| 2 | 1121802 | Шток поршня в сборе | 1 |
| 2A | 4359869 | Втулка | 1 |
| 3 | 1121808 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 1121803 | Головка гидроцилиндра | 1 |
| 3-2 | 1153804 | Втулка | 1 |
| 3-3 | 0652202 | U-образная манжета | 1 |
| 3-4 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-5 | 0736204 | Уплотнительное кольцо | 1 |
| 3-6 | 0891905 | Опорное кольцо | 1 |
| 3-7 | 0658607 | Уплотнительное кольцо | 1 |
| 4 | 1121805 | Поршень в сборе | 1 |
| 4-1 | 1121806 | Поршень | 1 |
| 4-2 | 0430906 | Уплотнительное кольцо | 1 |
| 4-3 | 1121807 | Направляющее кольцо | 2 |
| 4-4 | 0429918 | Установочный винт | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 5 | 4473084 | Пылезащитное уплотнение | 4 |
| 100 | 4667620 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
