3-Пиллар навес — HITACHI ZX14-3CKD

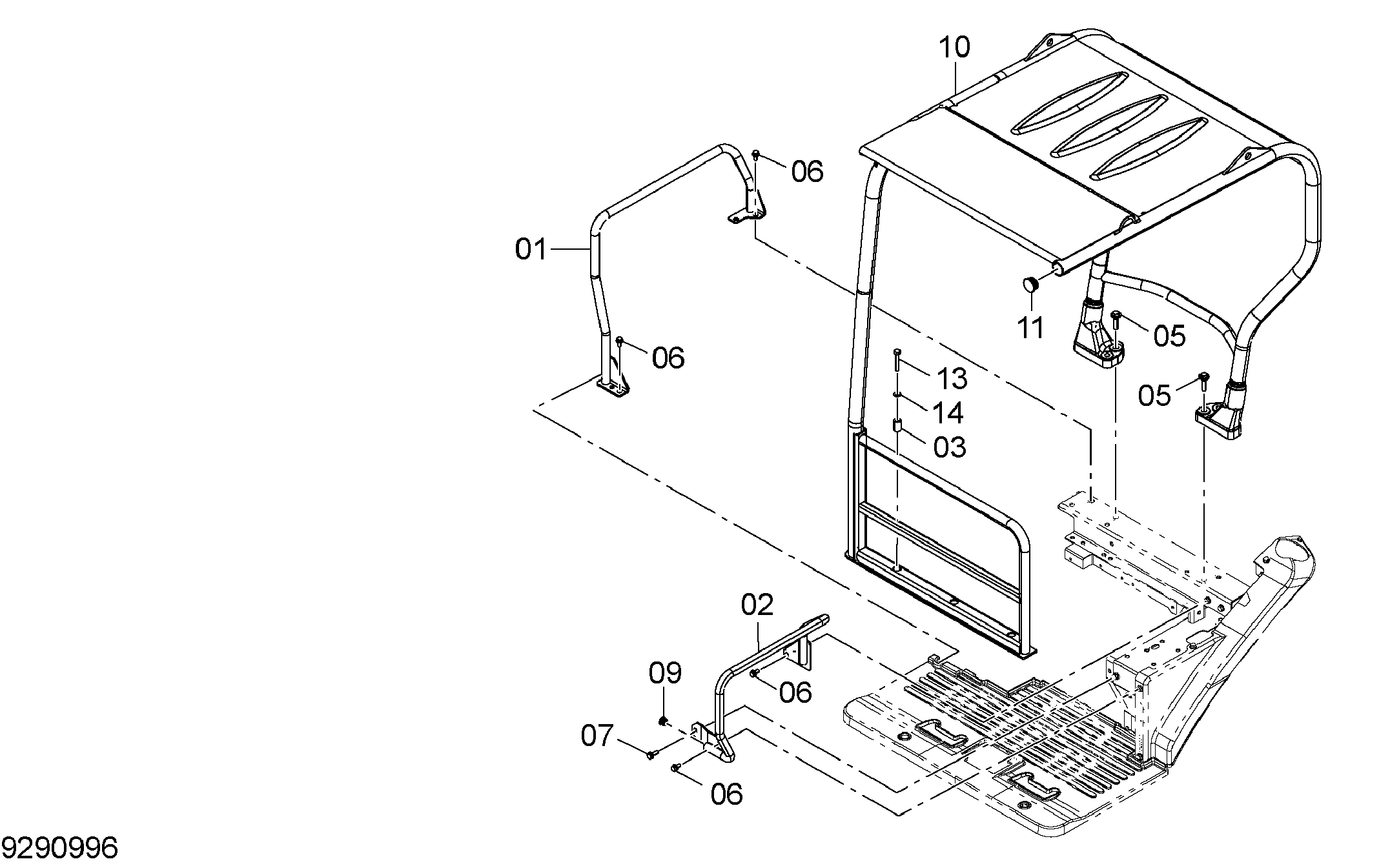

Заводская схема «3-Пиллар навес» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7054972 замена: 7059981 | Стойка | 1 |
| 01 | 7059981 | Стойка | 1 |
| 02 | 7054976 замена: 7059982 | Стойка | 1 |
| 02 | 7059982 | Стойка | 1 |
| 03 | 4617435 | Проставка | 3 |
| 05 | J281255 | Болт с шайбой | 4 |
| 05A | J901255 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 7 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 1 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4685874 | Колпачок | 1 |
| 10 | 5012186 | Навес | 1 |
| 11 | 4650769 | Колпачок | 1 |
| 13 | J921070 | Болт | 3 |
| 14 | J222010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
