Топливный бак — HITACHI ZX14-3CKD

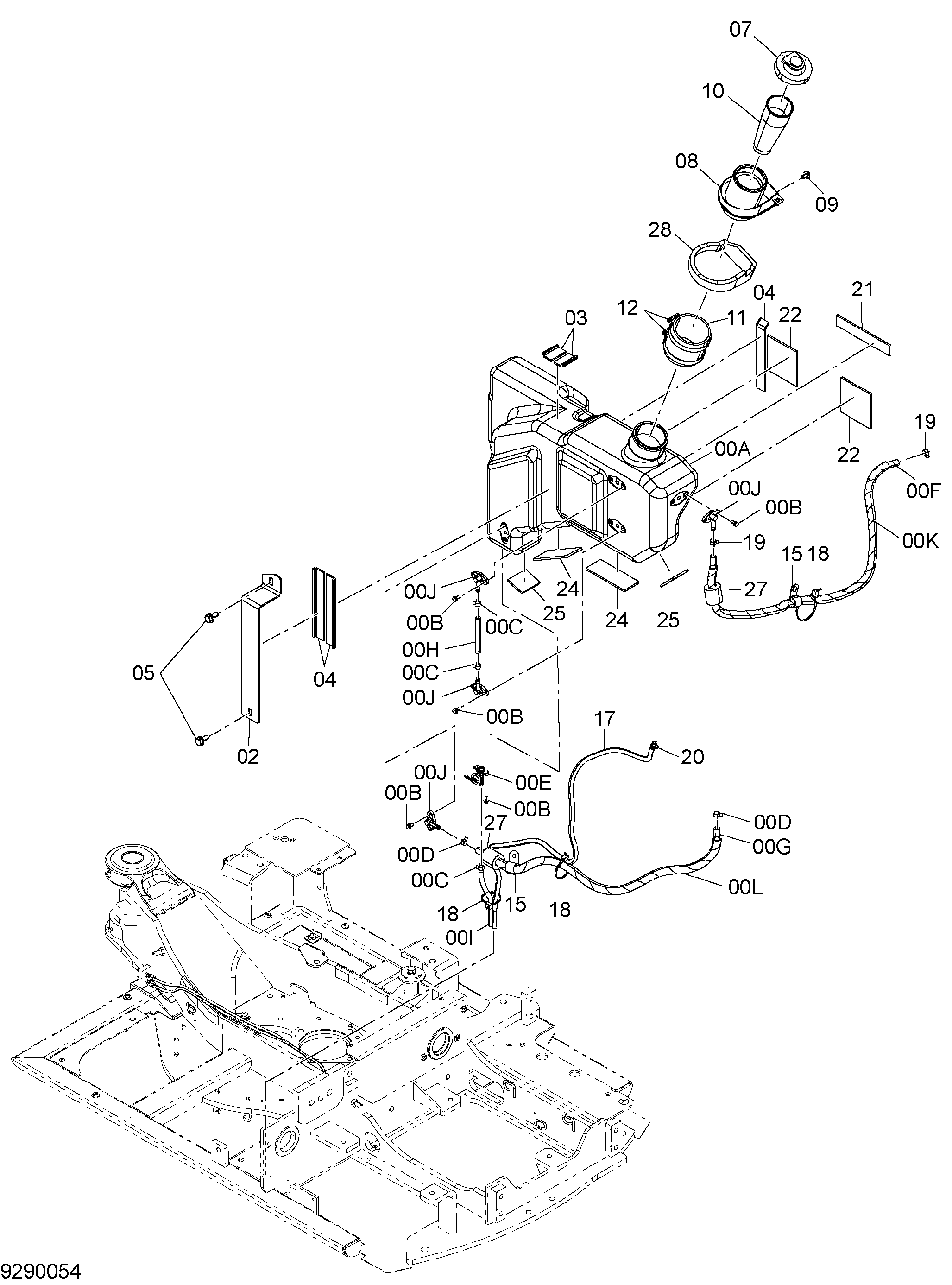

Заводская схема «Топливный бак» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684625 | Топливный бак | 1 |
| 00A | 1035249 | Топливный бак | 1 |
| 00B | J260614 | Болт с шайбой | 10 |
| 00BA | J900614 | Болт | 1 |
| 00BB | A590106 | Плоская шайба | 1 |
| 00C | 4351486 | Хомут шланга | 3 |
| 00D | 4616159 | Хомут шланга | 2 |
| 00E | 4358947 | Кран | 1 |
| 00F | 4696677 | Топливный шланг | 1 |
| 00G | 4363459 | Топливный шланг | 1 |
| 00H | 4402287 | Топливный шланг | 1 |
| 00I | 4427946 | Топливный шланг | 1 |
| 00J | 4608249 | Соединение | 4 |
| 00K | 4696679 | Трубка | 1 |
| 00L | 4358215 | Трубка | 1 |
| 02 | 3113166 | Ремень | 1 |
| 03 | 4683625 | Резиновая прокладка | 2 |
| 04 | 4683626 | Резиновая прокладка | 3 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4363380 | Колпачок | 1 |
| 07A | 4460931 | Манжета | 1 |
| 08 | 8113333 | Заливная горловина | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4279093 | Фильтр | 1 |
| 11 | 4684637 | Топливный шланг | 1 |
| 12 | 4503469 | Хомут шланга | 2 |
| 15 | 4190273 | Зажим | 2 |
| 17 | 4692907 | Топливный шланг | 1 |
| 18 | 4055312 | Ленточный зажим | 3 |
| 19 | 4616159 | Хомут шланга | 2 |
| 20 | 4351486 | Хомут шланга | 1 |
| 21 | 4657495 | Резиновая прокладка | 1 |
| 22 | 4683627 | Резиновая прокладка | 2 |
| 24 | 4683629 | Резиновая прокладка | 2 |
| 25 | 4683628 | Резиновая прокладка | 2 |
| 27 | 4689720 | Резиновая прокладка | 2 |
| 28 | 4692997 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
