Гидролинии рабочего оборудования — HITACHI ZX14-3CKD

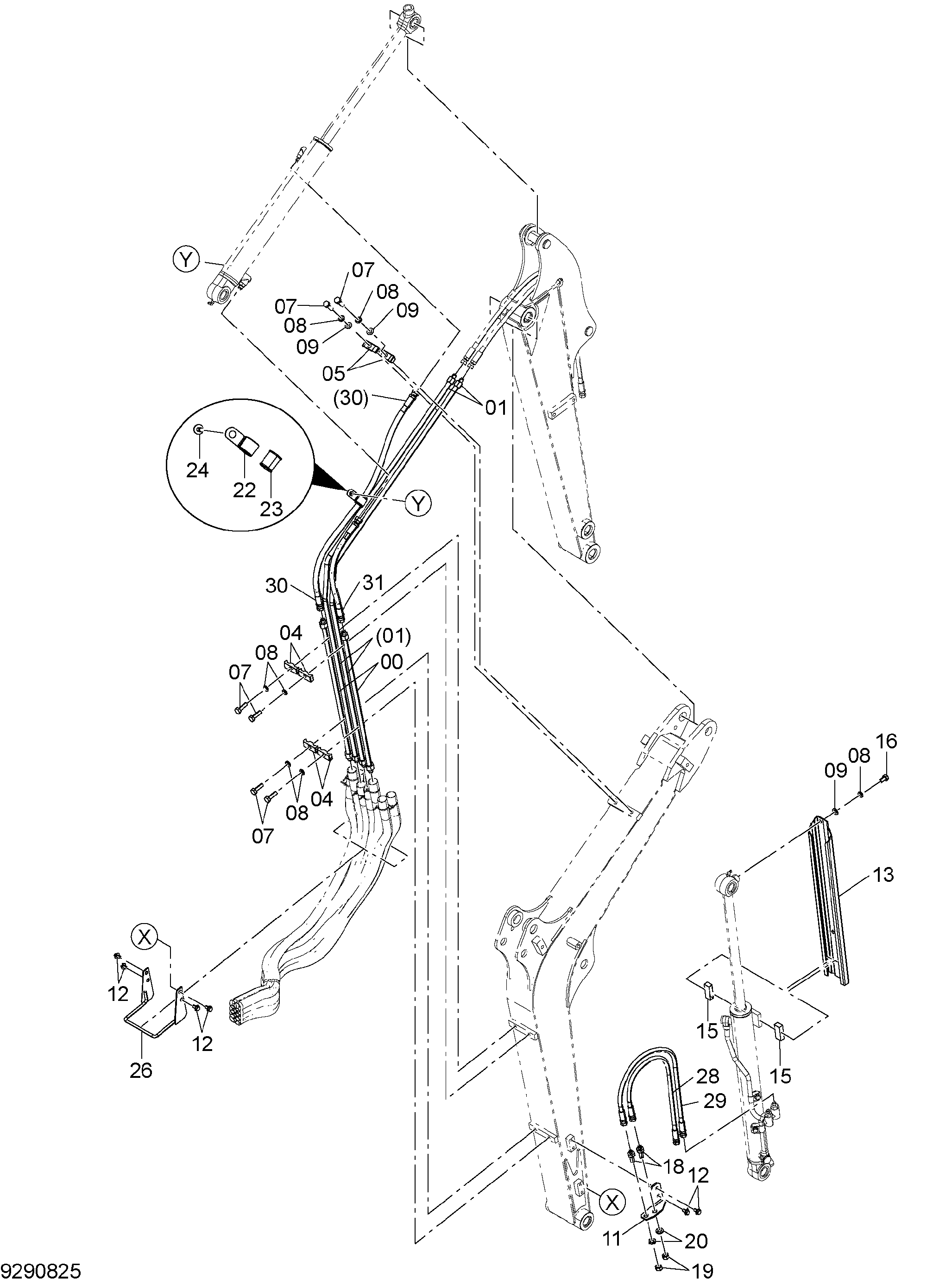

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767465 | Трубка | 2 |
| 01 | 8113682 | Трубка | 2 |
| 04 | 4633950 | Хомут трубки | 4 |
| 05 | 4624510 | Хомут трубки | 2 |
| 07 | J901035 | Болт | 6 |
| 08 | A590910 | Пружинная шайба | 7 |
| 09 | A590110 | Плоская шайба | 3 |
| 11 | 4657700 | Кронштейн | 1 |
| 12 | J260816 | Болт с шайбой | 6 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 8118842 | Крышка гидроцилиндр. | 1 |
| 15 | 4352044 | Резиновая прокладка | 2 |
| 16 | J901020 | Болт | 1 |
| 18 | 4248117 | Адаптер | 2 |
| 19 | 4209198 | Гайка | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 22 | 4190277 | Зажим | 1 |
| 23 | 4374994 | Резиновая втулка | 1 |
| 24 | J260814 | Болт с шайбой | 1 |
| 24A | J900814 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 9769565 | Направляющая шланг | 1 |
| 28 | 4684610 | Шланг | 1 |
| 29 | 4684611 | Шланг | 1 |
| 30 | 4684612 | Шланг | 1 |
| 31 | 4684613 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
