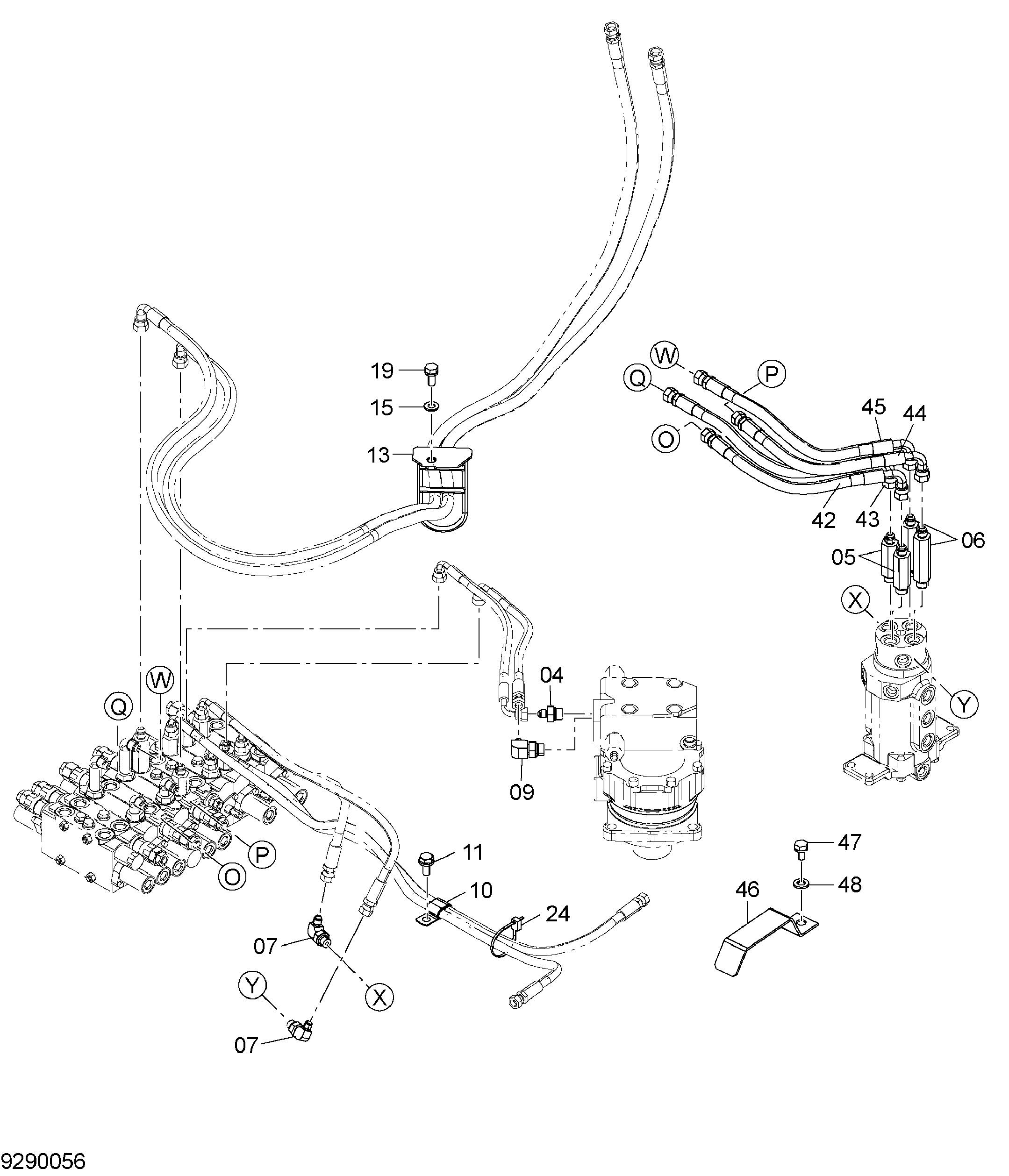

Основные гидролинии (1) — HITACHI ZX14-3CKD
Заводская схема «Основные гидролинии (1)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852132 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4325979 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4657593 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852332 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4208479 | Зажим | 1 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8113377 | Направляющая | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 19 | 4609833 | Болт с шайбой | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 42 | 4690193 | Шланг | 1 |
| 43 | 4690194 | Шланг | 1 |
| 44 | 4690195 | Шланг | 1 |
| 45 | 4690196 | Шланг | 1 |
| 46 | 4688117 | Кронштейн | 1 |
| 47 | 4623691 | Болт с шайбой | 1 |
| 48 | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
